Jackpot 2 LS
Un paquete completo e independiente de ECU, arnés de cableado y sensores, diseñado para controlar las conversiones de motores basados en LS sin depender de la ECU de fábrica.
Totalmente ajustable con control de combustible autoaprendible, el Jackpot 2 LS ofrece a los constructores la flexibilidad de ponerse en marcha rápidamente y afinar más a fondo cuando estén listos.
Sistema Jackpot 2 LS EFI
3-Year Warranty
30-Day Returns
Secure Payment
Los kits Jackpot 2 LS están diseñados para ser compatibles con los motores GM Gen III y Gen IV basados en LS de 1997-2014 que utilizan un patrón de cigüeñal y árbol de levas 58x/4x o 24x/1x. Los motores compatibles comunes incluyen LS1, LS2, LS3, LS6, LS7, LS9 y muchas variantes populares de intercambio LS, como los motores de 4.8L, 5.3L y 6.0L basados en LS. La compatibilidad se determina por el patrón de activación y las características del motor, no solo por el apodo del motor, por lo que confirmar el patrón del cigüeñal y del árbol de levas es una de las mejores maneras de validar el ajuste.
Sistema EFI Jackpot 2 LS
Control EFI moderno diseñado para swaps de LS en el mundo real.
El sistema EFI Jackpot 2 LS es un sistema de gestión de motor independiente para motores GM Gen III y Gen IV basados en LS de 1997 a 2014 que utilizan patrones de disparo de cigüeñal y árbol de levas 58x/4x o 24x/1x. Es perfecto para swaps de LS o para actualizar y reemplazar su ECU de fábrica o EFI del mercado de accesorios existente, brindándole control secuencial de combustible y chispa moderno, aprendizaje de circuito cerrado de banda ancha dual y la flexibilidad para admitir desde construcciones de calle estándar hasta combinaciones de alto rendimiento serias.
Jackpot 2 LS está diseñado para constructores que desean lo mejor de ambos mundos: una configuración simple y guiada que le permite comenzar a funcionar rápidamente, además de un verdadero control de ECU independiente que se escala a una afinación avanzada cuando su construcción lo exige. Ya sea que esté cambiando un 5.3 a una camioneta clásica, renovando un automóvil de calle LS3 o construyendo una combinación enfocada en la pista con sincronización agresiva del árbol de levas y aditivos de potencia, Jackpot 2 LS está diseñado para mantener la instalación limpia, la facilidad de conducción sólida y el control en sus manos.
En el corazón del sistema se encuentra la arquitectura de ECU de grado automotriz de 32 bits de Aces, construida para un control estable de RPM, un manejo confiable de entradas y salidas y un rendimiento constante en condiciones cambiantes de voltaje y carga. Para construcciones estándar y suaves, el asistente de configuración y la estrategia de suministro de combustible de autoaprendizaje ayudan a eliminar el factor de intimidación de la afinación. Para construcciones de rendimiento serias, el software de afinación para laptop Aces gratuito desbloquea el control manual completo y el refinamiento de la calibración.
Ventajas de la plataforma Gen 2
Jackpot 2 LS está construido sobre la plataforma de ECU Gen 2 de Aces, lo que representa un gran avance con respecto al Jackpot Gen 1 original. La mejora más grande es la resolución de la tabla. El Gen 1 usaba tablas de combustible, encendido y autoaprendizaje de 10x14, mientras que el Gen 2 usa tablas de 31x31. Ese mapeo de mayor resolución le da a la ECU significativamente más "celdas" de carga y RPM con las que trabajar, lo que ayuda a ofrecer transiciones más suaves, una conducción más estable y un control más preciso a medida que cambian las condiciones.
El Gen 2 también aprovecha mejor la retroalimentación de banda ancha dual. Debido a que el sistema utiliza dos sensores de O₂ de banda ancha (uno por banco), puede gestionar el aprendizaje y la corrección de circuito cerrado en ambos bancos con mayor precisión. Esto es importante en los swaps reales donde pueden existir diferencias de banco a banco debido a la disposición del escape, la variación del inyector, el equilibrio del cilindro u otras variables mecánicas.
Más allá de la resolución de mapeo, el Gen 2 agrega capacidad para características amigables para el intercambio y expansión futura. El chipset actualizado admite la mayor densidad de tabla, incluye una entrada de nivel de combustible dedicada (configurable a través del dispositivo portátil o la aplicación), y la ECU está preparada para el control de impulso a nivel de hardware (la activación del software llegará a través de una actualización gratuita en la primavera de 2026).
El Gen 2 no solo tiene una mayor resolución de tabla; es una plataforma de control más fuerte en general. La ECU incluye memoria expandida para estrategias más avanzadas, procesamiento interno más rápido y adquisición de sensores mejorada diseñada para ofrecer datos más limpios y estables bajo ruido eléctrico del mundo real. El Gen 2 también utiliza muestreo ADC basado en DMA para lecturas de sensor más consistentes, manejo de interrupciones mejorado para una respuesta más rápida a las condiciones cambiantes del motor y funciones de temporizador expandidas para una mayor precisión en eventos críticos de sincronización.
Qué es
Jackpot 2 LS es un sistema de ECU independiente que reemplaza la ECU y el cableado de serie o una ECU y cableado del mercado de accesorios existente para controlar el suministro de combustible y el encendido de su motor LS con retroalimentación de banda ancha moderna y mapeo de alta resolución. Admite el control secuencial verdadero de combustible y chispa en patrones de disparo LS compatibles, control de banda ancha de circuito cerrado en ambos bancos y estrategias ajustables para características de rendimiento como combinaciones de óxido nitroso y sobrealimentadas cuando se configura correctamente.
Compatibilidad
Jackpot 2 LS está diseñado para motores GM Gen III y Gen IV basados en LS de 1997 a 2014 que utilizan cualquiera de las siguientes combinaciones de disparo de cigüeñal y árbol de levas:
- Patrón de cigüeñal y árbol de levas 58x/4x
- Patrón de cigüeñal y árbol de levas 24x/1x
Los motores compatibles comunes incluyen LS1, LS2, LS3, LS6, LS7, LS9 y muchas variantes populares de swaps de LS como motores de 4.8L, 5.3L y 6.0L basados en LS. La compatibilidad se determina por el patrón de disparo y las características del motor, no solo por el apodo del motor, por lo que confirmar el patrón de cigüeñal y árbol de levas es una de las mejores maneras de validar el ajuste.
Exclusiones importantes de compatibilidad
Este sistema no está diseñado para ejecutar aplicaciones VVT o AFM/DOD activas. Estas deben eliminarse/anularse si su motor tiene actualmente estas características y planea ejecutar el sistema Jackpot 2 LS en él.
Elija la versión de su sistema
Jackpot 2 LS se ofrece en cuatro configuraciones principales según el tipo de acelerador y si desea el control de transmisión automática basado en ECU.
Tipo de acelerador
- Acelerador por cable (DBC): Elija esta opción si su cuerpo del acelerador utiliza un cable físico.
- Acelerador electrónico (DBW): Elija esta opción si su cuerpo del acelerador es electrónico y tiene un pedal del acelerador compatible.
Control de transmisión
- Versión de transmisión manual: Para swaps manuales o construcciones que utilizan un controlador de transmisión separado.
- Versión de control de transmisión: Para construcciones en las que desea que la ECU controle una transmisión automática GM compatible.
Transmisiones GM compatibles (solo versiones con control de transmisión):
- 4L60E (1996-2003)
- 4L65E (1996-2003)
- 4L67E (1996-2003)
- 4L80E (1994-2003)

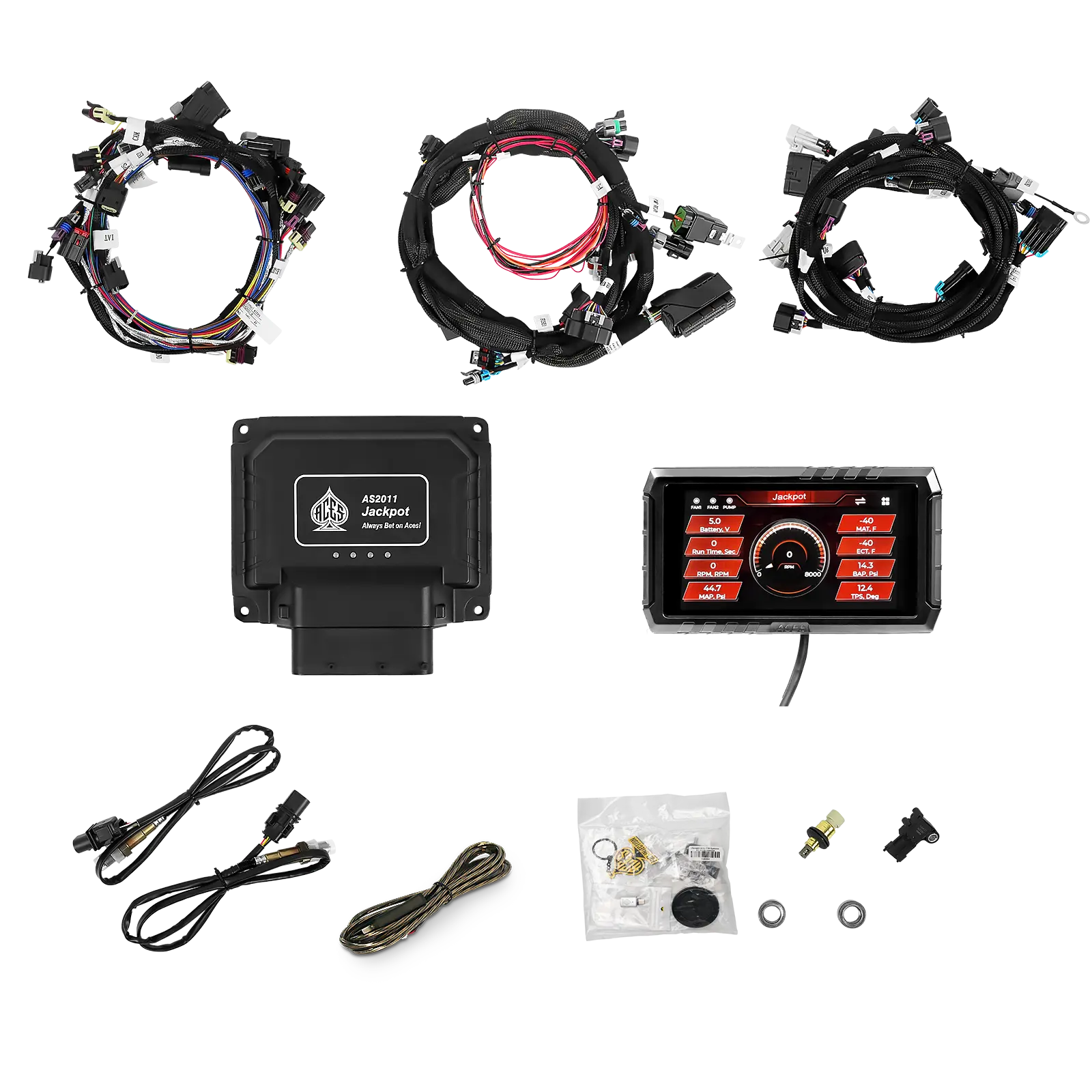

Qué incluye cada sistema autónomo
Cada sistema autónomo Jackpot 2 LS incluye las piezas centrales necesarias para hacer funcionar el motor y comenzar el aprendizaje en circuito cerrado, con opciones que se adaptan a su estilo de construcción.
Cada sistema autónomo viene con:

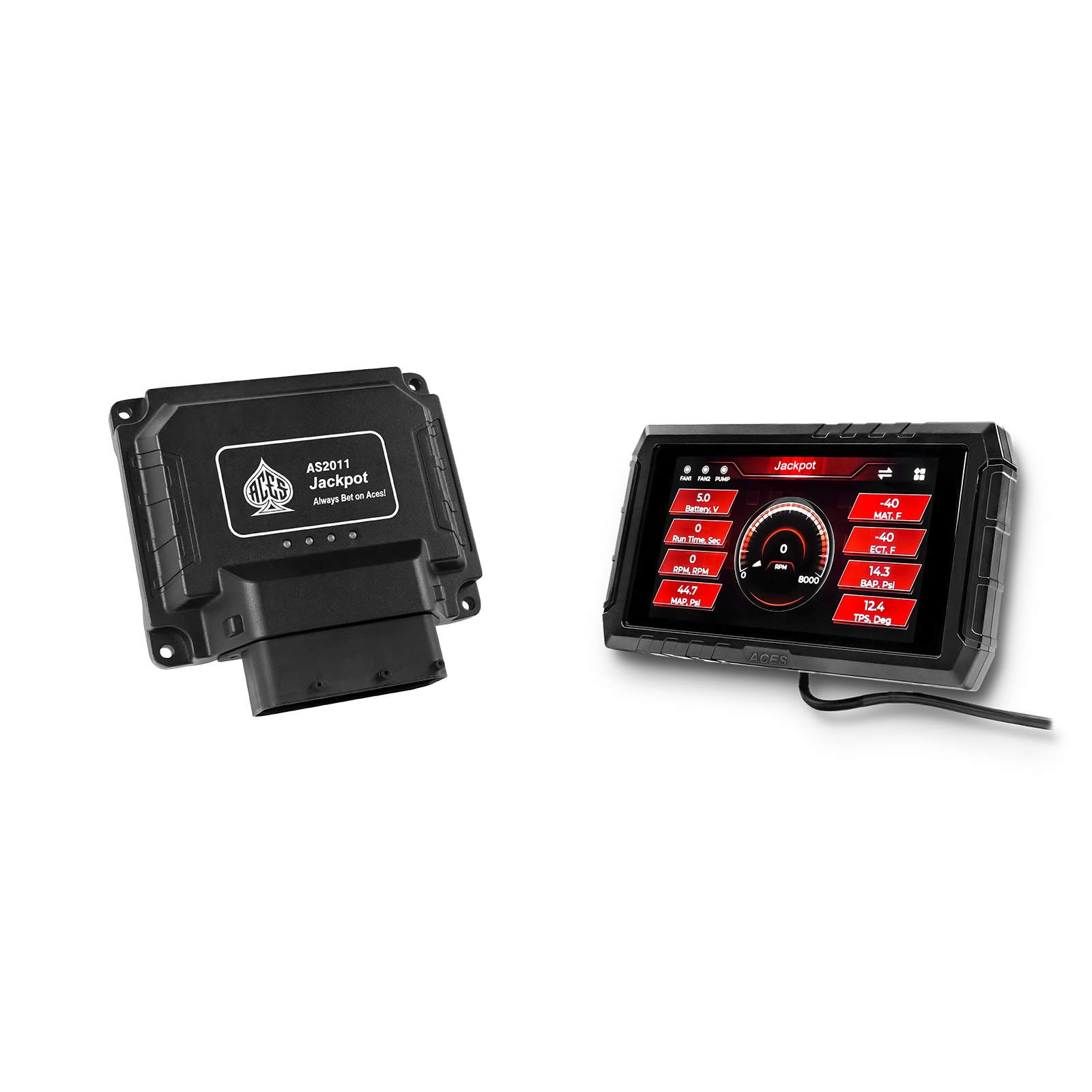

- La ECU Jackpot 2
- Un arnés de cableado LS completo

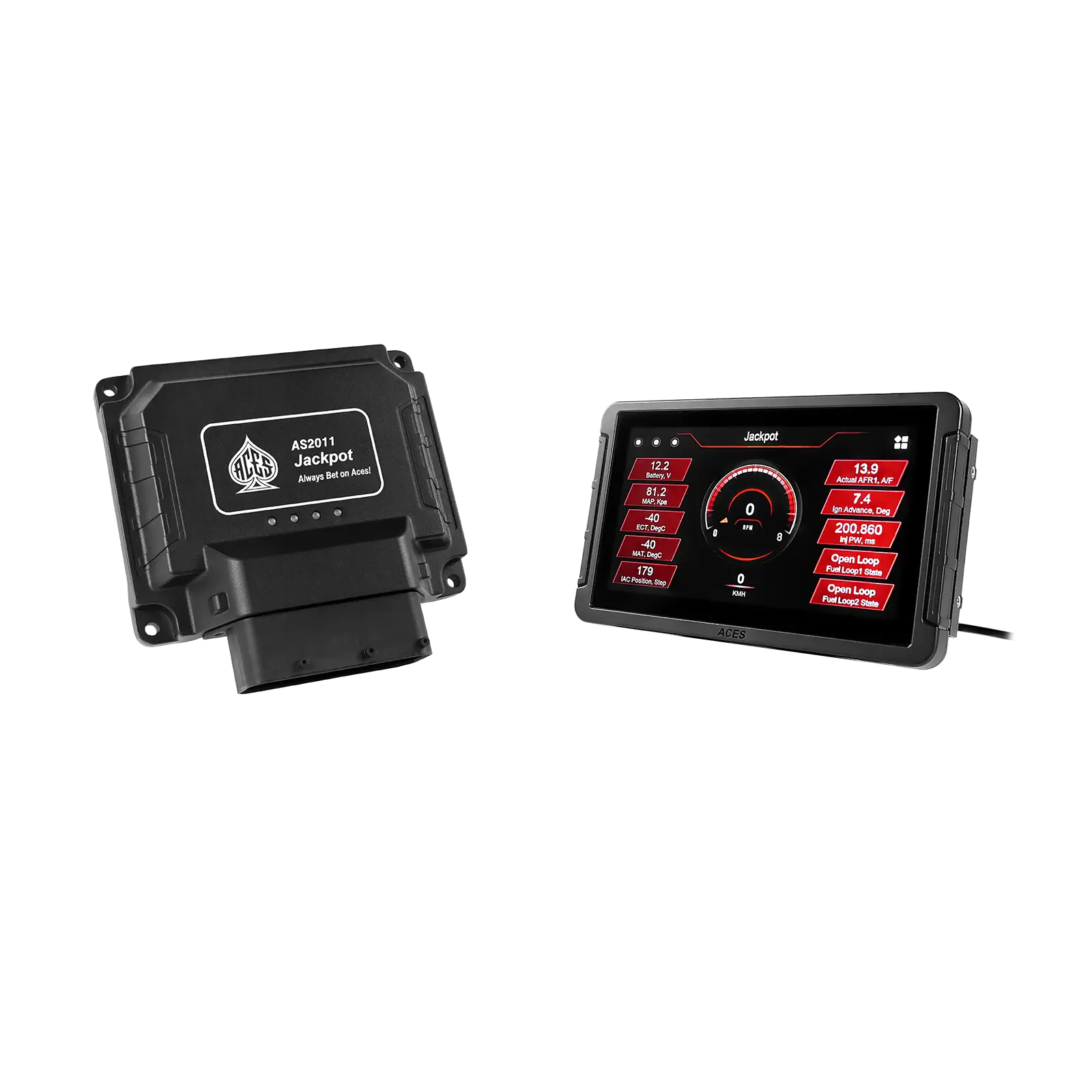

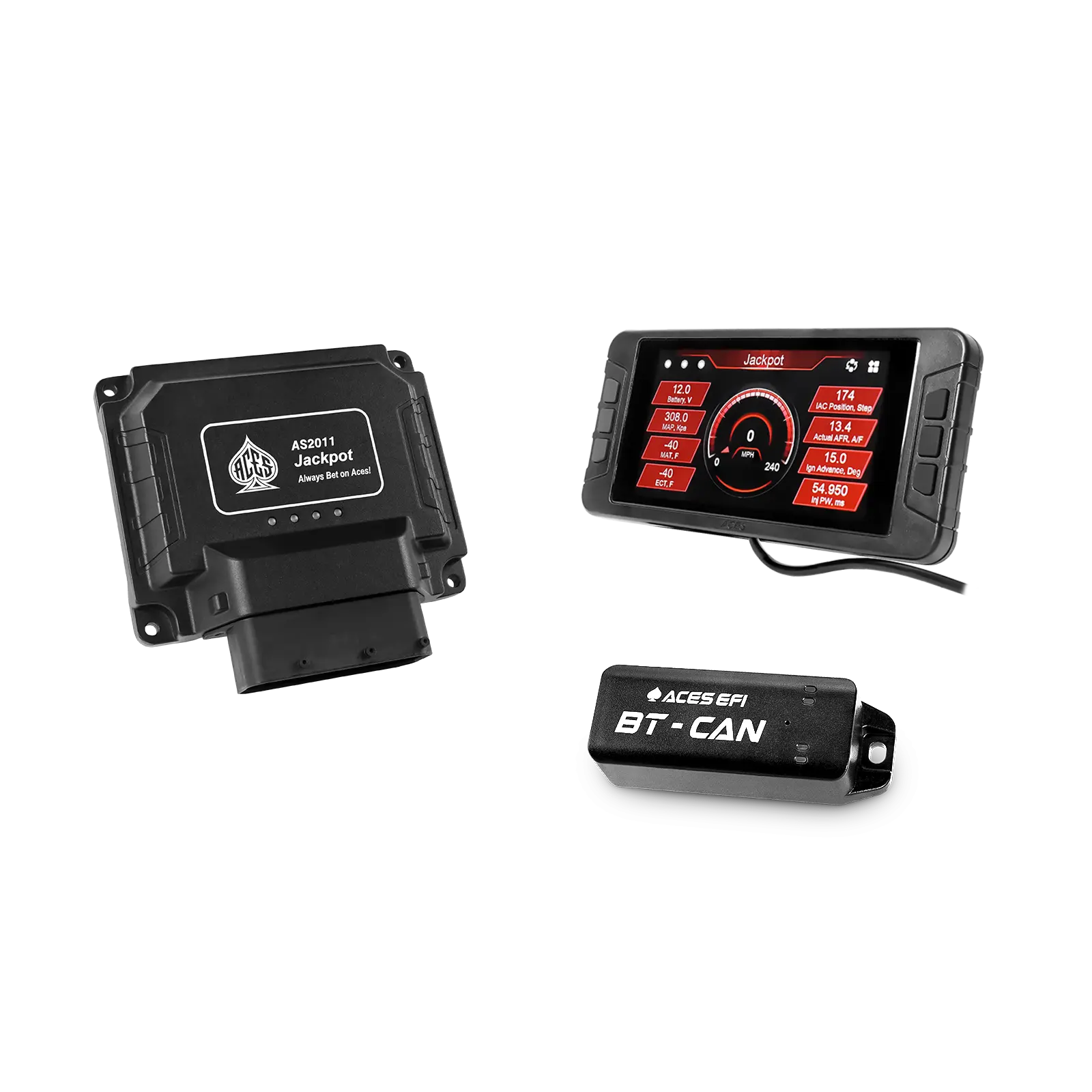

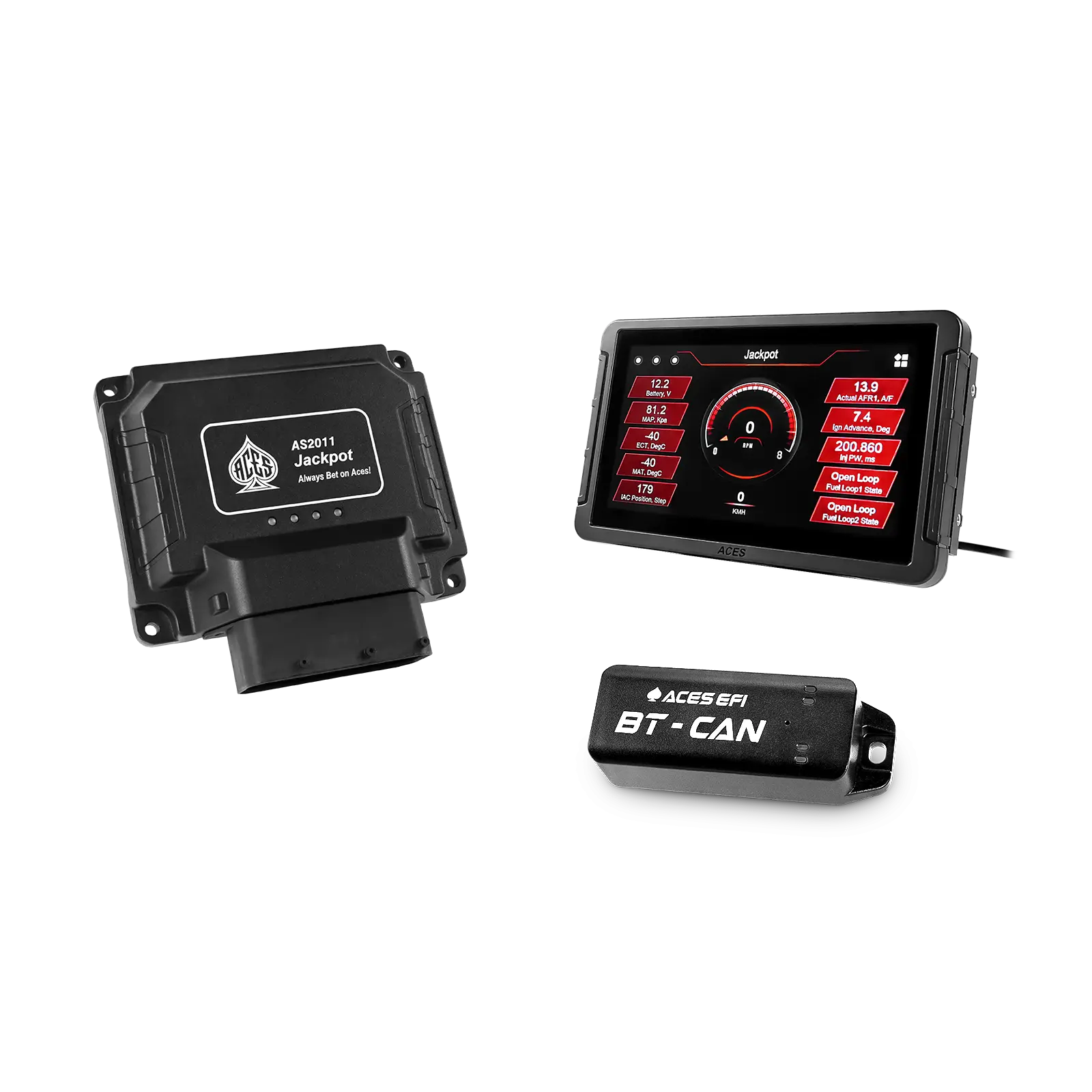

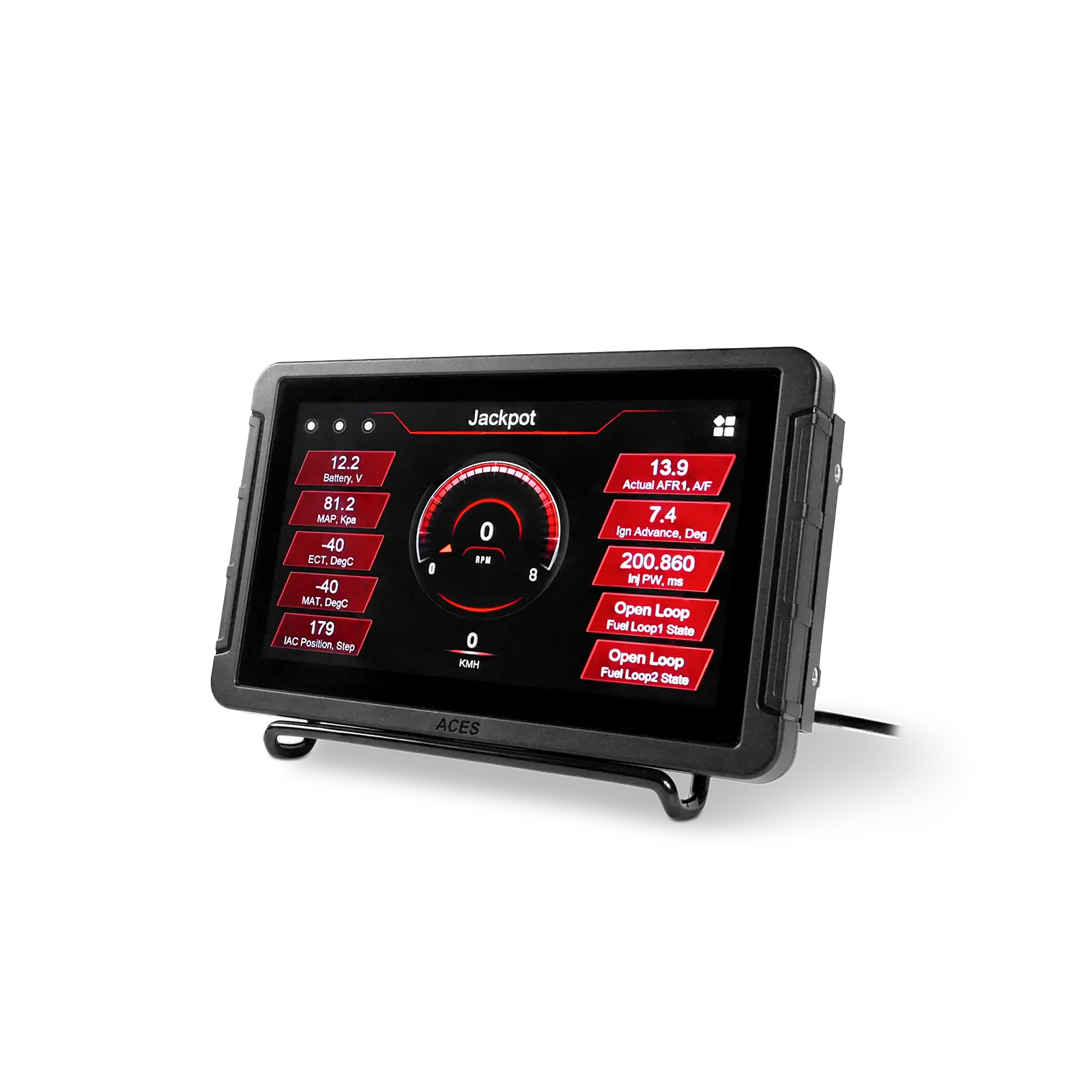

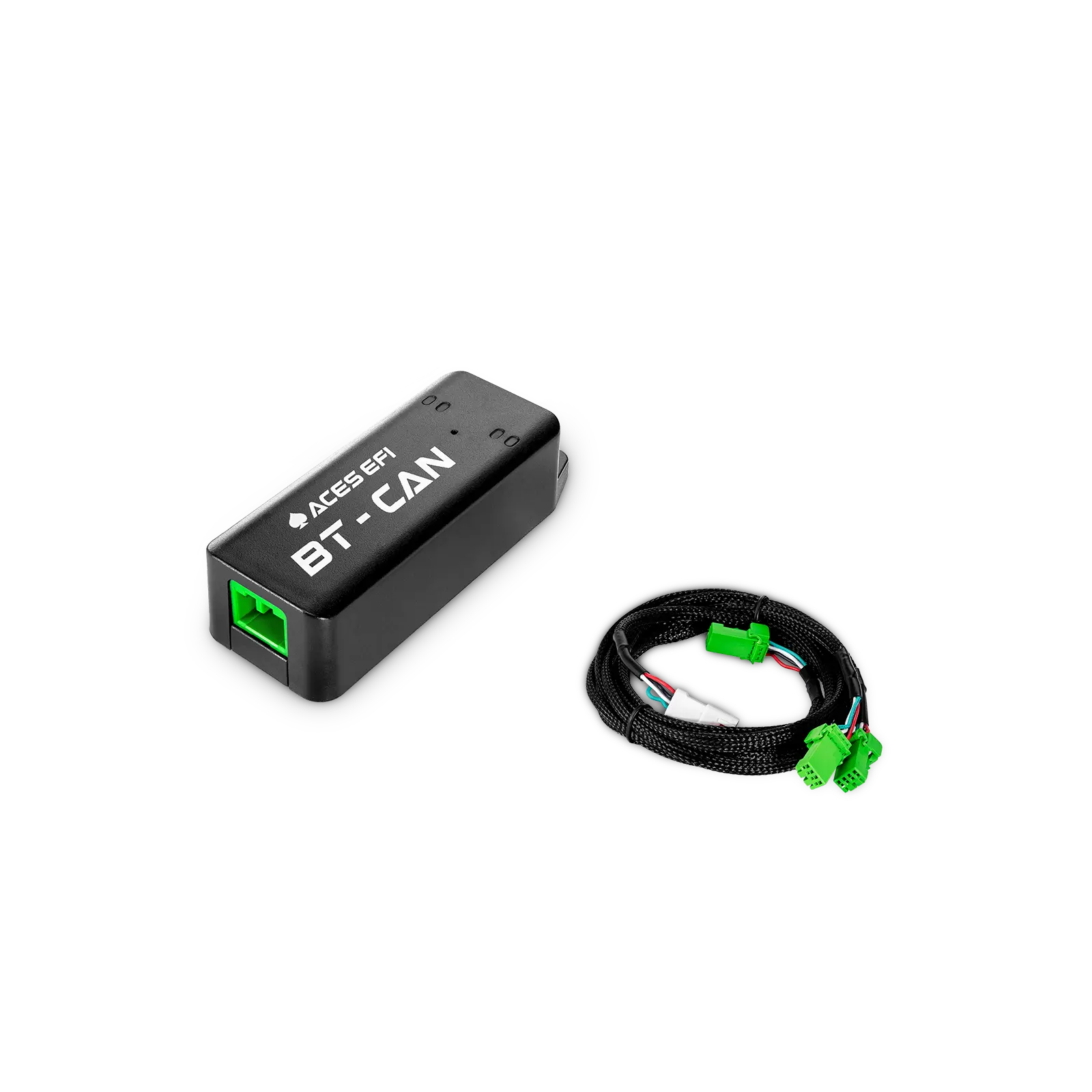

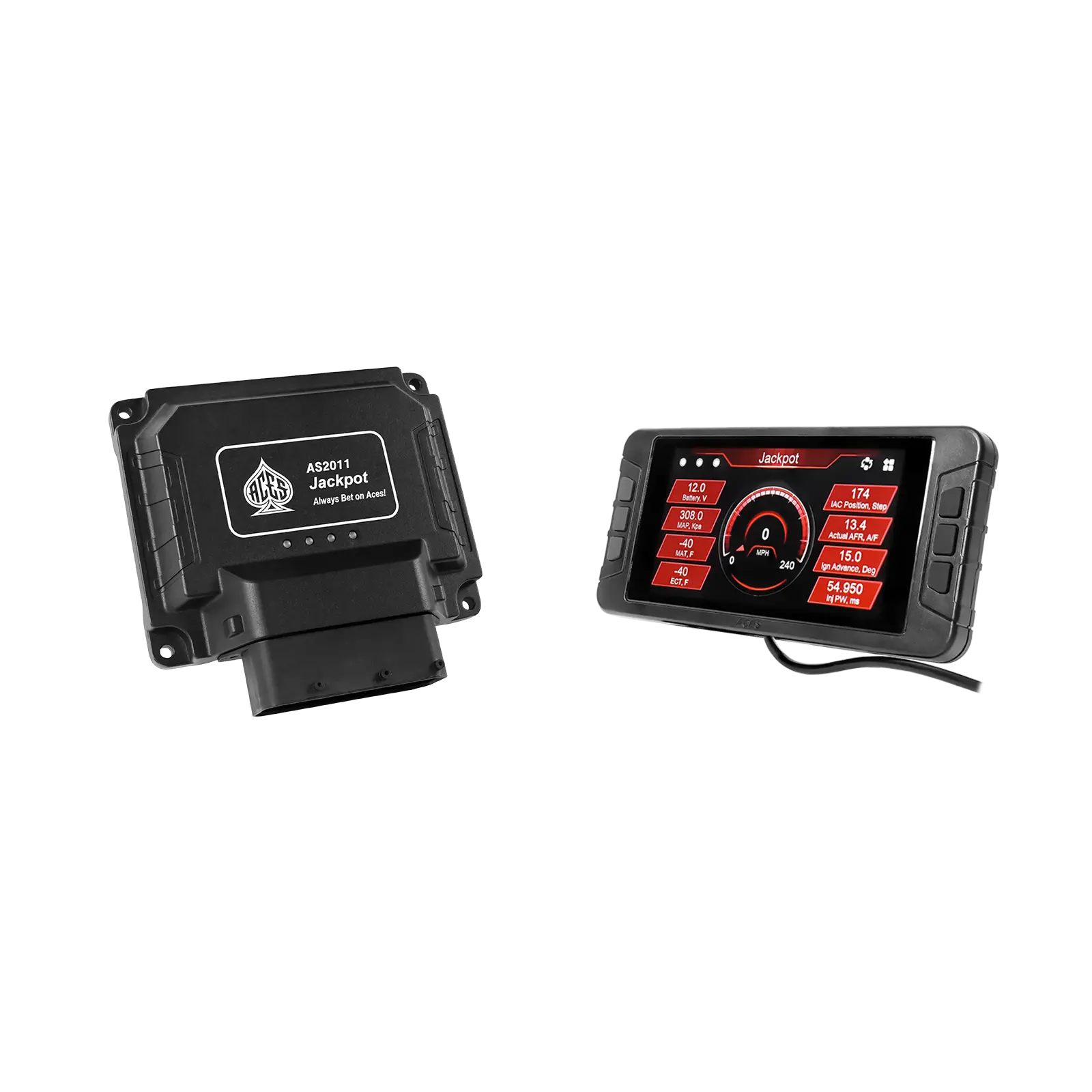

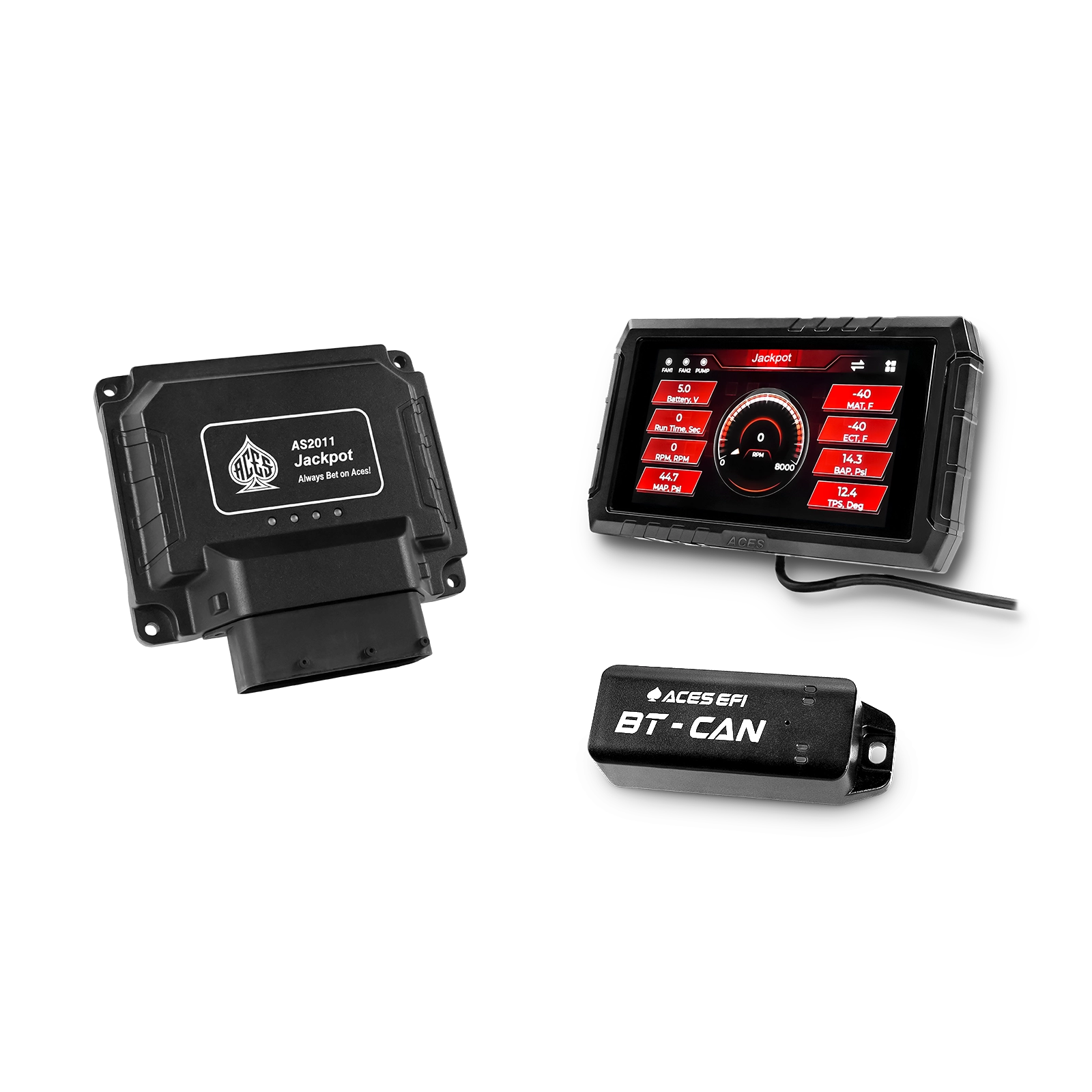

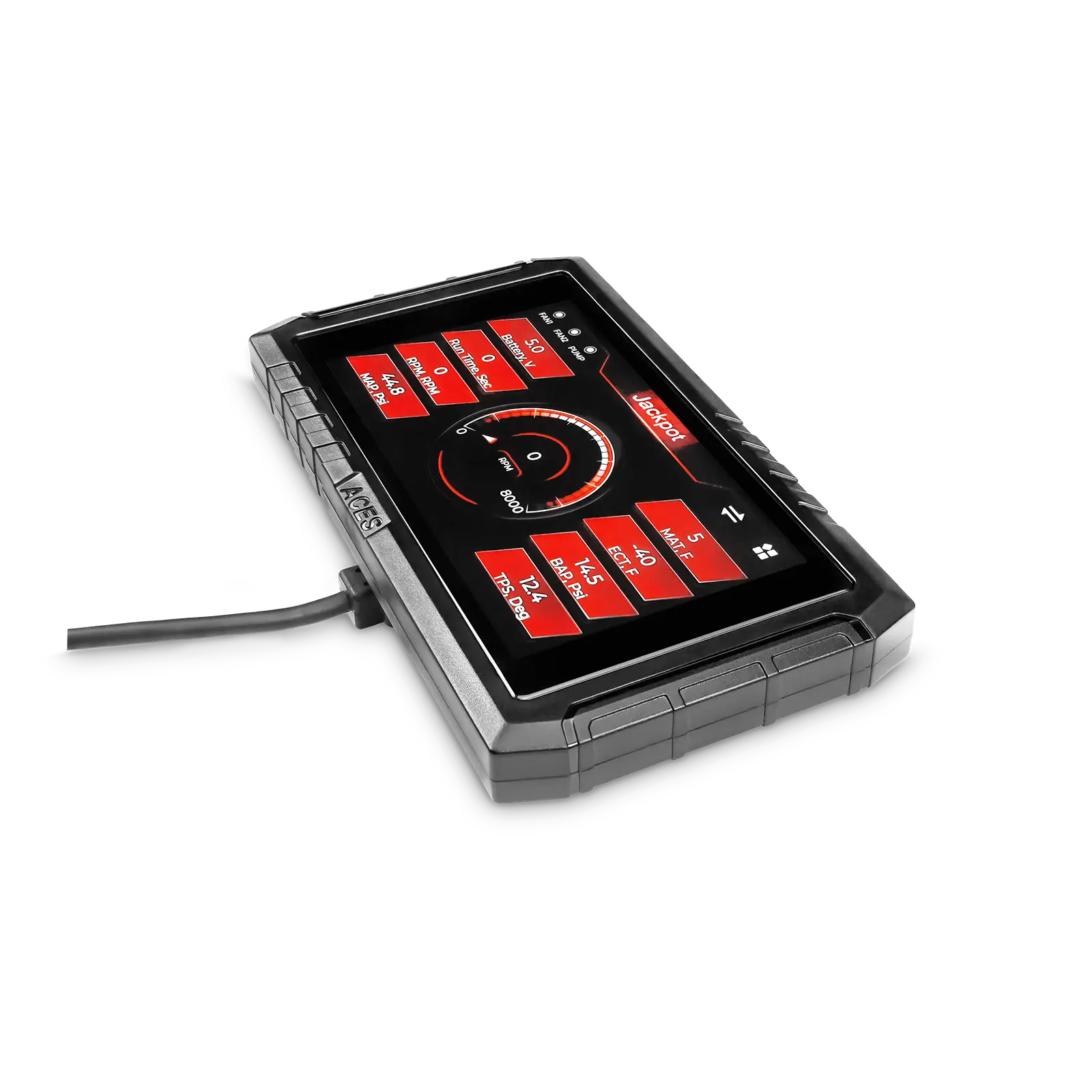

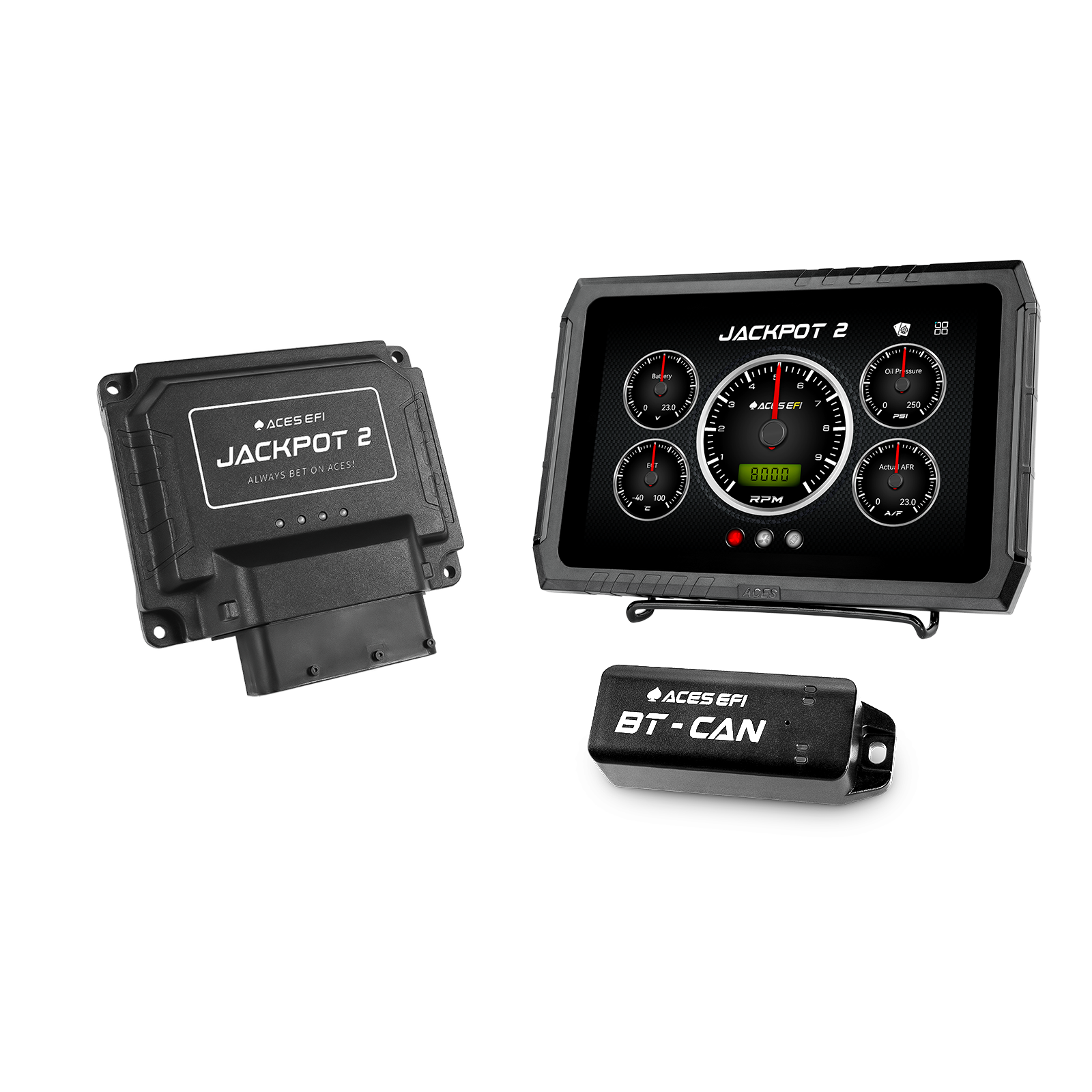

- Su elección entre una pantalla táctil portátil o un módulo Bluetooth
- Dos sensores de O2 de banda ancha (para control de banda ancha de banco dual)
- Dos tapones de sensor de O2 para soldar
- Un sensor de temperatura del refrigerante
- Un PDM (Módulo de distribución de energía)
- Un sensor MAP
- Accesorios adicionales (elementos relacionados con la instalación y el sensor)
Detalles del arnés (importante):
- La elección del conector del arnés es EV1 o EV6 para kits autónomos
- Si está comprando una configuración de kit que no es un kit autónomo y viene con inyectores, el arnés y los inyectores son EV1 de forma predeterminada
- El arnés siempre incluye subarneses tanto de 24x como de 58x, por lo que está cubierto para cualquiera de los patrones de disparo compatibles con este sistema
Compatibilidad con Drive-by-Wire (Piezas aprobadas)
Si selecciona una versión Drive-by-Wire, utilice los componentes de acelerador y pedal aprobados a continuación para una compatibilidad adecuada.
Cuerpos de mariposa GM aprobados
- Número de pieza GM 12570800
- Número de pieza GM 12570790
- Número de pieza GM 12580760
- Número de pieza GM 12580195
- Número de pieza GM 12605109
- Número de pieza GM 12629992
Conjuntos de pedal del acelerador aprobados
- Número de pieza GM 10379038
- Número de pieza Lokar BDBW-GM02
Si no está seguro de si su cuerpo de mariposa o pedal coincide con estos, confirme los números de pieza antes de comprar para que su configuración DBW sea plug-and-play.
Lo que necesita para la mayoría de los swaps de LS
Requisitos del sistema de combustible
El sistema Jackpot 2 LS funciona con una presión de combustible entre 43 y 60 PSI. Muchas configuraciones LS funcionan cerca de 58 PSI nominales. Su bomba, estrategia de regulador y tuberías de combustible deben ser capaces de mantener una presión estable bajo carga. Si bien el sistema está configurado para gasolina de bomba de forma predeterminada, se puede configurar para funcionar con E85 a través del software de afinación de PC gratuito.
Nota: El sistema no admite combustible flexible, y el uso de combustibles a base de etanol puede disminuir la longevidad de ciertos componentes.
Instalación de la soldadura en la brida de escape (para sensores de O2)
El control de banda ancha doble requiere una ubicación adecuada del sensor. Necesitará que las bridas de banda ancha incluidas se instalen correctamente, y el escape debe estar libre de fugas cerca de los sensores para garantizar lecturas precisas y un comportamiento de aprendizaje estable. Consulte el manual para obtener instrucciones de instalación adecuadas.
Eléctrico y puesta a tierra
Como con cualquier ECU independiente, la energía limpia y las masas sólidas son esenciales. Muchos problemas de conducción y sensores son causados por una mala puesta a tierra, caída de voltaje o sistemas eléctricos ruidosos. El sistema viene con un PDM (Módulo de Distribución de Energía) para ayudar a asegurar una puesta a tierra adecuada y proporciona una salida de disparo de masa para su bomba de combustible y dos salidas adicionales, que se pueden usar para ventiladores.
El PDM utiliza transistores IGBT en lugar de relés de estado sólido o electromecánicos, lo que ayuda a filtrar el voltaje transitorio deficiente, proporcionando en última instancia una mayor protección para sus componentes electrónicos conectados al PDM.
Si está usando sobrealimentación o óxido nitroso
Jackpot 2 LS admite configuraciones sobrealimentadas y compatibles con óxido nitroso cuando se configura correctamente con los sensores y las estrategias de ajuste adecuadas. El sistema cuenta con el hardware para solenoides de control de sobrealimentación, que se desbloquearán a través de una futura actualización de software en la primavera de 2026. Esta característica requiere el uso del software de ajuste avanzado, que se puede descargar de forma gratuita visitando https://acesefi.com/pages/apps.
Qué es compatible (compatibilidad con el mercado de accesorios y de serie)
Jackpot 2 LS está diseñado para funcionar con componentes de swap LS OEM y de posventa comunes (excluyendo sensores LS antiguos), siempre que la combinación se ajuste a los patrones de disparo admitidos y no requiera control VVT o AFM/DOD activo.
Características clave de un vistazo
- Sensores de O₂ de banda ancha dual con control y aprendizaje de circuito cerrado de doble banco
- 8 controladores de inyectores y 8 salidas de bobinas para control secuencial V8
- Combustible y encendido secuenciales con ajustes individuales de cilindros
- Estrategias capaces de sobrealimentación y óxido nitroso cuando se configuran correctamente (hardware de control de sobrealimentación a bordo; la disponibilidad de la estrategia depende del software/características habilitadas)
- Capacidad de sensor MAP de 2.7 bares para aplicaciones mejoradas cuando se configura apropiadamente
- Control de sensor de detonación dual para seguridad en tiempo real y optimización de la sincronización
- Limitador de revoluciones y limitador de 2 etapas (control de lanzamiento)
- Salidas de control de ventilador dual para un control de enfriamiento amigable con el swap
- Admite combinaciones de disparo de cigüeñal/árbol de levas 58x/4x y 24x/1x
- Software gratuito para laptop para ajustes manuales avanzados y refinamiento de la calibración
- Integración perfecta con accesorios Aces (dispositivos portátiles, tableros digitales, módulos CAN y soluciones de control de transmisión cuando corresponda)
Hardware diseñado y protección eléctrica
Jackpot 2 LS utiliza una carcasa de ECU de aluminio fundido para mejorar la disipación del calor y ayudar a proteger los componentes electrónicos de las interferencias RFI/EMI, importante en los swaps donde las rutas de cableado, los componentes de encendido y la conexión a tierra del chasis pueden variar ampliamente. El sistema está diseñado con una protección eléctrica robusta de estilo OEM y un manejo de energía estable para que la ECU y los componentes conectados se mantengan consistentes en condiciones cambiantes de voltaje y carga.
El hardware Gen 2 también está preparado para el futuro, con provisiones para la expansión de características como la funcionalidad de control de tipo relé/disparador adicional a medida que se lanza el soporte de firmware.
Control de combustible y chispa
El sistema admite el control secuencial de combustible y chispa en patrones de disparo LS compatibles, el suministro de combustible de circuito cerrado de banda ancha de doble banco y el mapeo de alta resolución para una conducción más suave y un control más fuerte bajo carga. Incluye características importantes tanto para construcciones de calle como de rendimiento, incluida la capacidad de ajuste de cilindros, el limitador de revoluciones y las estrategias de seguridad.
Compatibilidad de encendido
Jackpot 2 LS está diseñado para un control de encendido de precisión y admite configuraciones de 58x/4x y 24x/1x para un verdadero control secuencial. Es compatible con la mayoría de las bobinas de serie (excepto las bobinas LS1 antiguas debido a las diferencias de conector), pero para obtener los mejores resultados, recomendamos usar los paquetes de bobinas AC2011 de Aces.
Compatibilidad de inyectores
Los arneses independientes están disponibles en formatos de conector EV1 o EV6. La selección de inyectores debe coincidir con su objetivo de potencia y tipo de combustible. El Jackpot 2 LS es compatible con inyectores de alta impedancia (solamente) y admite 8 inyectores, hasta 210 lb/hr.
Control y salidas del ventilador de enfriamiento
El sistema admite el control de ventiladores duales y salidas amigables para el intercambio para una integración limpia en una variedad de chasis.
Integración de tablero e indicadores
Jackpot 2 LS está diseñado para admitir estrategias de indicadores comunes de intercambio y accesorios de integración de Aces, con monitoreo portátil y conectividad de aplicación opcional según la configuración.
Entrada de nivel de combustible (Gen 2)
El Gen 2 añade una entrada dedicada para el nivel de combustible, de modo que puede llevar la señal del sensor de nivel de su tanque a la ECU y ver el nivel de combustible directamente en la pantalla portátil o a través de la aplicación Aces Connect cuando utilice el módulo Bluetooth. Esto es especialmente útil en los swaps en los que se retira la ECU de fábrica y la señal de combustible del cuadro original ya no se envía de la misma manera.
La configuración se realiza a través de los ajustes del dispositivo portátil/aplicación: conecte la señal del sensor, seleccione el método de configuración apropiado, luego calibre y verifique la lectura (incluyendo la suavización/filtrado opcional si es necesario para una visualización estable en el mundo real). Una vez configurado, puede monitorear el nivel de combustible junto con datos clave de la ECU como RPM, velocidad, voltaje y lecturas de los sensores.
Para los indicadores de fábrica, la mayoría de los tacómetros pueden ser accionados por el Jackpot 2 usando una salida de tacómetro de onda cuadrada. Para una cobertura más amplia de indicadores, el dispositivo portátil Aces incluido (o un módulo Bluetooth opcional) puede mostrar el tacómetro, la velocidad, el voltaje de la batería, el nivel de combustible y otros datos clave de los sensores. Todos los sistemas EFI de Aces también son compatibles con los indicadores Dakota Digital usando el módulo Dakota Digital EFI BIM.
Expectativas de instalación
La mayoría de las instalaciones se pueden completar en poco más de un fin de semana cuando el plan del sistema de combustible es sólido, los racores de banda ancha están instalados correctamente y el cableado está limpio. Las construcciones más complejas, como las configuraciones de control de transmisión, las integraciones de tablero personalizadas o las combinaciones de alta potencia con sobrealimentación, requerirán tiempo y configuración adicionales.
Una lista de verificación simple para el primer arranque siempre ayuda: verificar la presión del combustible, verificar las masas y la estabilidad del voltaje, confirmar la selección del patrón de disparo, confirmar la configuración del inyector y el encendido, arrancar y calentar, luego permitir que comience el aprendizaje en circuito cerrado.
Experiencia de configuración y ajuste
Jackpot 2 LS está diseñado para ser accesible para los constructores de EFI por primera vez sin limitar a los afinadores experimentados.
Configuración guiada (dispositivo portátil o Bluetooth)
Después de la instalación, la configuración inicial es sencilla. Usando la pantalla táctil portátil incluida (o el módulo Bluetooth si esa es la opción que elige), ejecutará el asistente de configuración y responderá algunas preguntas básicas sobre su motor y configuración, como el tipo de leva, la configuración de encendido/sincronización y otras entradas principales que la ECU necesita para arrancar de forma segura y aprender correctamente.
El proceso del asistente es el mismo tanto si su construcción es estándar como agresiva. La diferencia radica en la medida en que confíe en el autoaprendizaje. El autoaprendizaje está destinado a combinaciones estándar a suaves y es excelente para la conducción diaria, los cruceros y las transiciones de carga normales. Las aceleraciones a fondo, la afinación en el dinamómetro y las operaciones de mayor riesgo (especialmente con combinaciones agresivas o aditivos de potencia) deben manejarse con la afinación manual utilizando el software gratuito para laptop.
El dispositivo portátil o el módulo Bluetooth son necesarios para la configuración inicial, los ajustes y el monitoreo, pero no es necesario que permanezcan conectados una vez que el sistema esté configurado y funcionando correctamente. Piense en ello como su interfaz de configuración y control: úselo para configurar, realizar cambios y ver datos de sensores en vivo cuando lo desee.
Para aplicaciones estándar y suaves, el asistente de configuración guiado y la estrategia de alimentación de autoaprendizaje ayudan a lograr un arranque rápido y una gran facilidad de conducción con una complejidad de ajuste mínima. Una vez que el motor alcanza la temperatura de funcionamiento y pasa a circuito cerrado, el sistema comienza a aprender la alimentación en tiempo real. Después de algunos ciclos de conducción, la precisión y la respuesta de la alimentación continúan mejorando, y cuando esté satisfecho con los resultados, puede bloquear la calibración.
Para construcciones de rendimiento, el cable USB incluido y el software de afinación gratuito para laptop de Aces le brindan control manual completo, para que pueda ajustar con confianza perfiles de árbol de levas agresivos, aditivos de potencia y combinaciones enfocadas en carreras con total autoridad.
Conclusión
El sistema EFI Jackpot 2 LS está diseñado para swaps reales y constructores reales. Ofrece una configuración guiada rápida para construcciones de calle simples y una capacidad de ajuste profunda para un rendimiento serio, al tiempo que mantiene claras la compatibilidad y los requisitos de instalación para que pueda comprar con confianza y construir sin sorpresas.
¡Combina y ahorra un 5% automáticamente al comprar un Kit de Combustible, Kit de Parte Superior del Motor o Kit Maestro!
1. Kits Independientes
Perfecto si ya tienes un sistema de combustible de alta presión (43 PSI+), un colector, cuerpo del acelerador e inyectores para tu motor LS o Hemi.
Incluye lo siguiente:
- ECU
- Módulo portátil o Bluetooth
- Mazo de cables completo
- Sensores
- Accesorios
2. Kits de Combustible
Perfecto si solo necesitas el sistema de gestión del motor y un sistema de suministro de combustible.
Incluye lo siguiente:
- Un Kit Independiente completo
- Un sistema de suministro de combustible de tu elección
3. Kits de Parte Superior del Motor
Incluye lo siguiente:
- Un Kit Independiente completo
- Un colector de admisión de tu elección
- Un cuerpo del acelerador de tu elección (las opciones dependen del colector)
- 8 inyectores
4. Kits Maestros
Incluye lo siguiente:
- Un Kit Independiente completo
- Un sistema de suministro de combustible de tu elección
- Un colector de admisión de tu elección
- Un cuerpo del acelerador (las opciones dependen del colector)
- 8 inyectores
