A complete standalone ECU, wiring harness, and sensor package designed to control LS-based engine swaps without relying on the factory ECU.
Fully tunable with self-learning fuel control, Jackpot 2 LS gives builders the flexibility to get running quickly and fine-tune deeper when they’re ready.

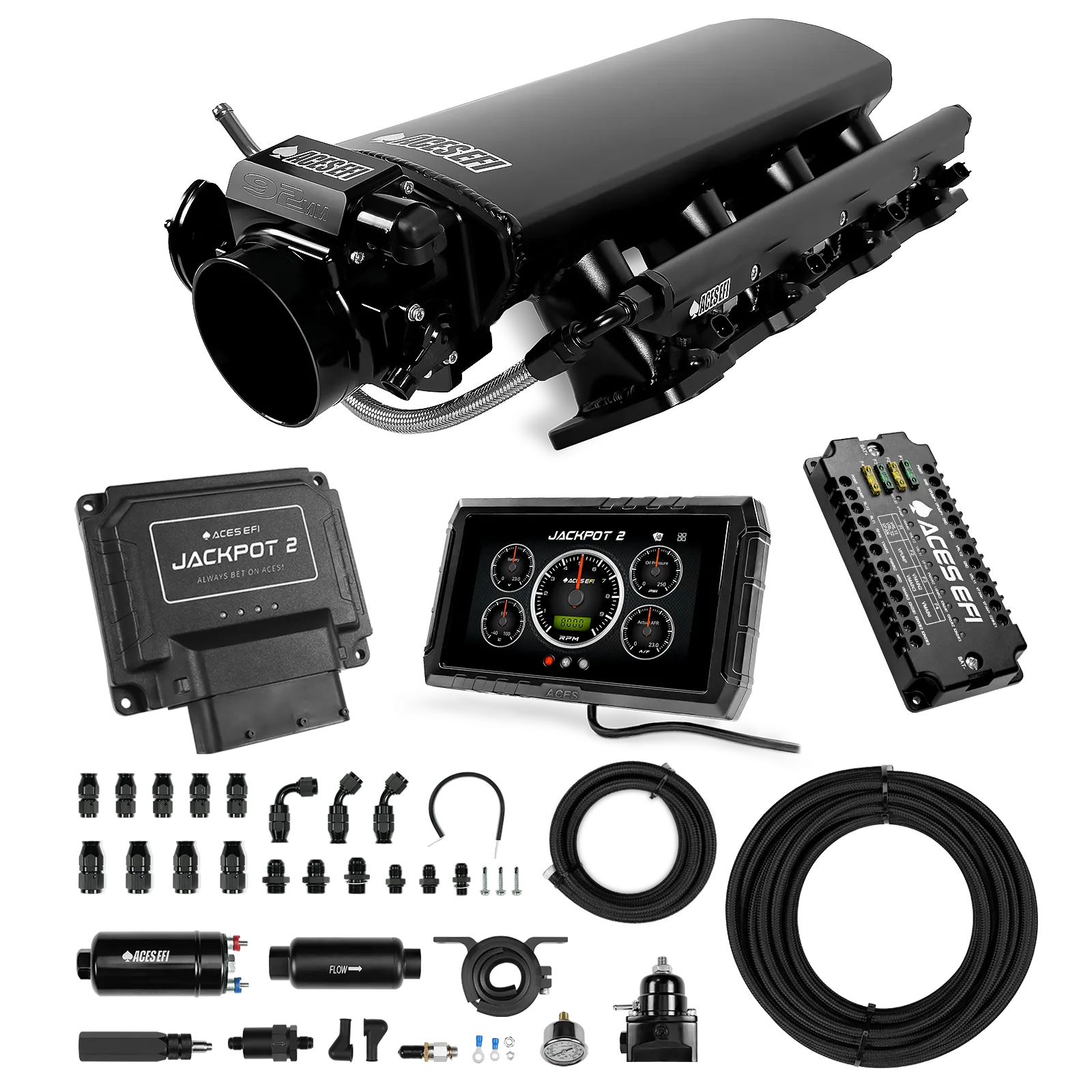

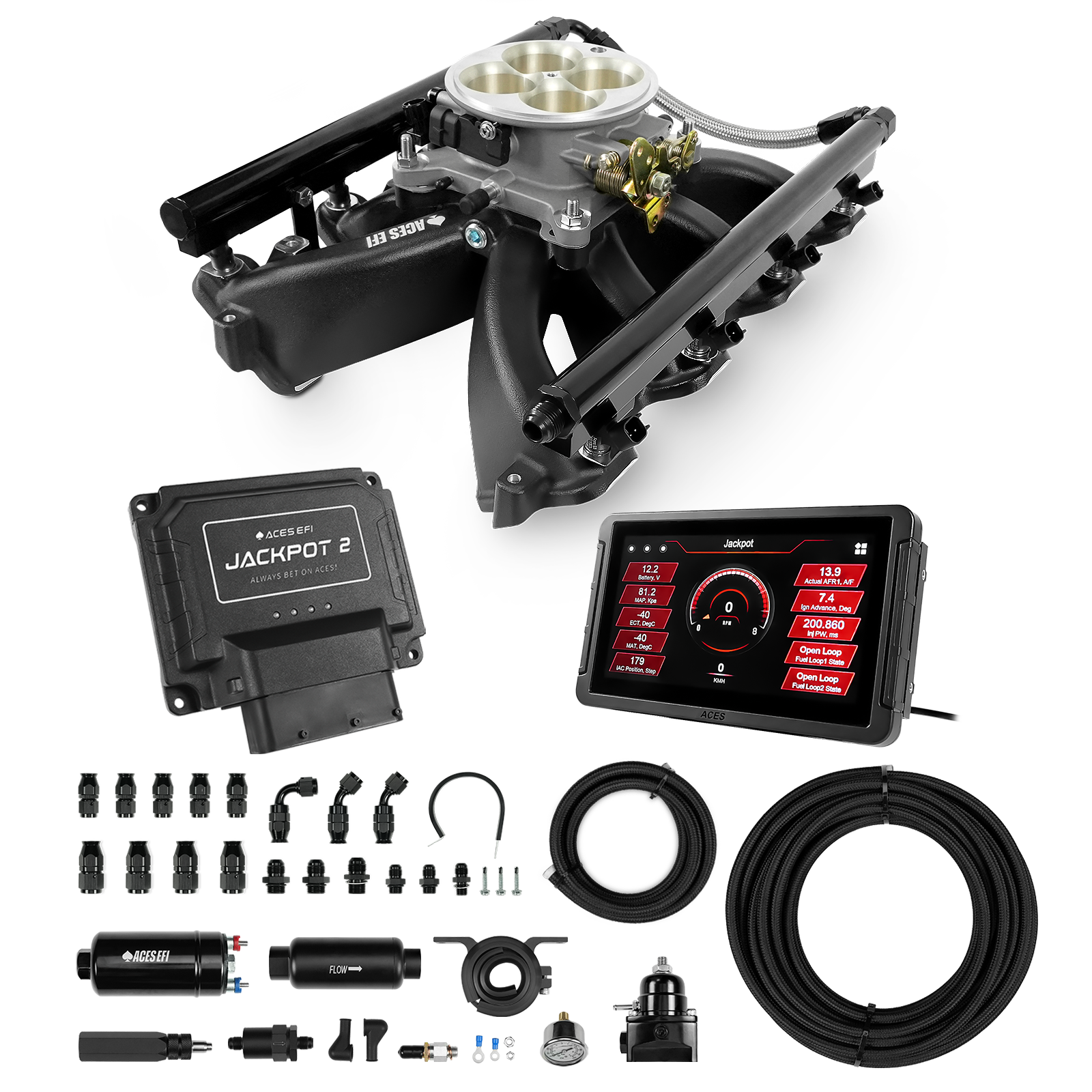

Sistema EFI Jackpot 2 LS - Kit completo con sistema de bomba en línea 255 y manguera de PTFE de 40 pies.
Earn $43.20 in Store Credit!
Must select 5" Handheld variant to get the free gifts
3-Year Warranty
30-Day Returns
Secure Payment
Interface Themes
×
![]()
‹
›
The Jackpot 2 LS kits are designed to be compatible with 1997-2014 GM Gen III & Gen IV LS based engines that use either a 58x/4x or a 24x/1x crank & cam pattern. Common compatible engines include LS1, LS2, LS3, LS6, LS7, LS9, and many popular LS swap variants such as 4.8L, 5.3L, and 6.0L LS-based engines. Compatibility is determined by the trigger pattern and engine features, not just the engine nickname, so confirming the crank and cam pattern is one of the best ways to validate fitment.
Sistema EFI Jackpot 2 LS
Control EFI moderno diseñado para swaps LS del mundo real.
El sistema EFI Jackpot 2 LS es un sistema de gestión del motor independiente para motores GM Gen III y Gen IV basados en LS de 1997-2014 que utilizan patrones de disparo de cigüeñal y árbol de levas 58x/4x o 24x/1x. Es perfecto para swaps LS o para actualizar y reemplazar su ECU de fábrica o EFI posventa existente, brindándole un control secuencial moderno de combustible y chispa, aprendizaje de bucle cerrado de doble banda ancha y la flexibilidad para soportar todo, desde construcciones de calle estándar hasta combinaciones de alto rendimiento serias.
Jackpot 2 LS está diseñado para constructores que desean lo mejor de ambos mundos: una configuración sencilla y guiada que le permite ponerse en marcha rápidamente, además de un verdadero control de ECU independiente que se adapta a una afinación avanzada cuando su construcción lo exige. Ya sea que esté cambiando un 5.3 a un camión clásico, renovando un automóvil de calle LS3 o construyendo una combinación centrada en la pista con un tiempo de leva agresivo y aditivos de potencia, Jackpot 2 LS está diseñado para mantener la instalación limpia, la facilidad de conducción fuerte y el control en sus manos.
En el corazón del sistema se encuentra la arquitectura de ECU de grado automotriz de 32 bits de Aces, construida para un control estable de las RPM, un manejo confiable de entrada y salida y un rendimiento constante en condiciones de voltaje y carga cambiantes. Para construcciones estándar y leves, el asistente de configuración y la estrategia de alimentación de autoaprendizaje ayudan a eliminar el factor de intimidación de la afinación. Para construcciones de rendimiento serias, el software de afinación gratuito para computadora portátil de Aces desbloquea el control manual completo y el refinamiento de la calibración.
Ventajas de la plataforma Gen 2
Jackpot 2 LS está construido sobre la plataforma de ECU Gen 2 de Aces, lo que representa un gran avance con respecto al Jackpot Gen 1 original. La mejora más importante es la resolución de la tabla. Gen 1 utilizaba tablas de combustible, encendido y autoaprendizaje de 10x14, mientras que Gen 2 utiliza tablas de 31x31. Esa asignación de mayor resolución le da a la ECU significativamente más "celdas" de carga y RPM con las que trabajar, lo que ayuda a ofrecer transiciones más suaves, una mayor estabilidad de conducción y un control más preciso a medida que cambian las condiciones.
Gen 2 también aprovecha mejor la retroalimentación de doble banda ancha. Debido a que el sistema utiliza dos sensores de O₂ de banda ancha (uno por banco), puede gestionar el aprendizaje y la corrección de bucle cerrado en ambos bancos con mayor precisión. Esto es importante en los intercambios reales donde pueden existir diferencias de banco a banco debido al diseño del escape, la variación del inyector, el equilibrio del cilindro u otras variables mecánicas.
Además de la resolución de mapeo, Gen 2 agrega capacidad para características aptas para intercambios y expansión futura. El chipset actualizado admite la mayor densidad de tablas, incluye una entrada dedicada de nivel de combustible (configurable a través del dispositivo de mano o la aplicación), y la ECU está lista para el control de impulso a nivel de hardware (la activación del software llegará a través de una actualización gratuita en la primavera de 2026).
Gen 2 no es solo una mayor resolución de tablas; es una plataforma de control más fuerte en general. La ECU incluye memoria expandida para estrategias más avanzadas, procesamiento interno más rápido y adquisición de sensores mejorada diseñada para ofrecer datos más limpios y estables bajo ruido eléctrico del mundo real. Gen 2 también utiliza muestreo ADC basado en DMA para lecturas de sensores más consistentes, manejo de interrupciones mejorado para una respuesta más rápida a las condiciones cambiantes del motor y funciones de temporizador expandidas para una mayor precisión en eventos críticos de temporización.
¿Qué es?
Jackpot 2 LS es un sistema de ECU independiente que reemplaza la ECU y el arnés de cables de serie o un ECU y arnés posventa existentes para controlar el suministro de combustible y el encendido de su motor LS con una retroalimentación de banda ancha moderna y un mapeo de alta resolución. Admite un verdadero control secuencial de combustible y chispa en patrones de disparo LS compatibles, control de banda ancha de circuito cerrado en ambos bancos y estrategias ajustables para características de rendimiento como combinaciones de óxido nitroso y sobrealimentación cuando se configura correctamente.
Compatibilidad
Jackpot 2 LS está diseñado para motores GM Gen III y Gen IV basados en LS de 1997-2014 que utilizan cualquiera de las siguientes combinaciones de disparo de cigüeñal y árbol de levas:
- Patrón de cigüeñal y árbol de levas 58x/4x
- Patrón de cigüeñal y árbol de levas 24x/1x
Los motores compatibles comunes incluyen LS1, LS2, LS3, LS6, LS7, LS9 y muchas variantes populares de intercambio de LS, como motores LS de 4.8L, 5.3L y 6.0L. La compatibilidad está determinada por el patrón de disparo y las características del motor, no solo por el apodo del motor, por lo que confirmar el patrón de cigüeñal y árbol de levas es una de las mejores maneras de validar el ajuste.
Exclusiones importantes de ajuste
Este sistema no está diseñado para ejecutar aplicaciones VVT o AFM/DOD activas. Estas deben eliminarse/suprimirse si su motor actualmente tiene estas características y planea ejecutar el sistema Jackpot 2 LS en él.
Elija la versión de su sistema
Jackpot 2 LS se ofrece en cuatro configuraciones principales basadas en el tipo de acelerador y si desea control de transmisión automática basado en la ECU.
Tipo de acelerador
- Accionamiento por cable (DBC): elija esta opción si su cuerpo de aceleración utiliza un cable físico.
- Accionamiento por cable (DBW): elija esta opción si su cuerpo de aceleración es electrónico y tiene un pedal del acelerador compatible.
Control de transmisión
- Versión de transmisión manual: para cambios manuales o construcciones que utilizan un controlador de transmisión separado.
- Versión de control de transmisión: para construcciones en las que desea que la ECU controle una transmisión automática GM compatible.
Transmisiones GM compatibles (solo versiones con control de transmisión):
- 4L60E (1996-2003)
- 4L65E (1996-2003)
- 4L67E (1996-2003)
- 4L80E (1994-2003)
Qué se incluye con cada sistema autónomo
Cada sistema autónomo Jackpot 2 LS incluye las piezas principales necesarias para hacer funcionar el motor y comenzar el aprendizaje en bucle cerrado, con opciones que se ajustan a su estilo de construcción.
Cada sistema autónomo viene con:
- La ECU Jackpot 2
- Un arnés de cableado LS completo
- Su elección entre una pantalla táctil portátil o un módulo Bluetooth
- Dos sensores de O2 de banda ancha (para control de banda ancha de doble banco)
- Dos boquillas de sensor de O2 soldables
- Un sensor de temperatura del refrigerante
- Un PDM (Módulo de distribución de energía)
- Un sensor MAP
- Accesorios adicionales (elementos relacionados con la instalación y el sensor)
Detalles del arnés (importante):
- La elección del conector del arnés es EV1 o EV6 para kits autónomos
- Si está comprando una configuración de kit que no es un kit autónomo y viene con inyectores, el arnés y los inyectores son EV1 de forma predeterminada
- El arnés siempre incluye subarneses de 24x y 58x, por lo que está cubierto para cualquiera de los patrones de activación compatibles con este sistema
Compatibilidad con acelerador electrónico (Piezas aprobadas)
Si selecciona una versión de acelerador electrónico, utilice los componentes de acelerador y pedal aprobados a continuación para una compatibilidad adecuada.
Cuerpos de aceleración GM aprobados
- Número de pieza GM 12570800
- Número de pieza GM 12570790
- Número de pieza GM 12580760
- Número de pieza GM 12580195
- Número de pieza GM 12605109
- Número de pieza GM 12629992
Conjuntos de pedal del acelerador aprobados
- Número de pieza GM 10379038
- Número de pieza Lokar BDBW-GM02
Si no está seguro de si su cuerpo de aceleración o pedal coinciden con estos, confirme los números de pieza antes de comprar para que su configuración DBW sea plug-and-play.
Lo que necesita para la mayoría de los cambios de LS
Requisitos del sistema de combustible
El sistema Jackpot 2 LS funciona con una presión de combustible de entre 43 y 60 PSI. Muchas configuraciones LS funcionan cerca de 58 PSI nominales. Su bomba, estrategia de regulador y tuberías de combustible deben ser capaces de mantener una presión estable bajo carga. Si bien el sistema está configurado para gasolina normal de forma predeterminada, se puede configurar para funcionar con E85 a través del software de ajuste gratuito para PC.
Nota: El sistema no es compatible con combustible flexible, y el uso de combustibles a base de etanol puede disminuir la longevidad de ciertos componentes.
Instalación de la boca de escape soldable (para sensores de O2)
El control de doble banda ancha requiere una colocación adecuada del sensor. Necesitará las bocas de banda ancha incluidas instaladas correctamente, y el escape debe estar libre de fugas cerca de los sensores para garantizar lecturas precisas y un comportamiento de aprendizaje estable. Consulte el manual para obtener instrucciones de instalación adecuadas.
Eléctrico y puesta a tierra
Como con cualquier ECU autónoma, la energía limpia y las conexiones a tierra sólidas son esenciales. Muchos problemas de conducción y sensores son causados por una mala conexión a tierra, una caída de voltaje o sistemas eléctricos ruidosos. El sistema viene con un PDM (Módulo de distribución de energía) para ayudar a garantizar una conexión a tierra adecuada y proporciona una salida de disparo a tierra para la bomba de combustible y dos salidas adicionales, que se pueden usar para ventiladores.
El PDM utiliza transistores IGBT en lugar de relés de estado sólido o electromecánicos, lo que ayuda a filtrar la tensión transitoria deficiente, proporcionando en última instancia una mayor protección para los componentes electrónicos conectados al PDM.
Si estás usando turbo o óxido nitroso
Jackpot 2 LS es compatible con configuraciones sobrealimentadas y capaces de óxido nitroso cuando se configura correctamente con sensores y estrategias de afinación adecuadas. El sistema tiene el hardware para solenoides de control de sobrealimentación, que se desbloqueará a través de una futura actualización de software en la primavera de 2026. Esta característica requiere el uso del software de afinación avanzada, que se puede descargar de forma gratuita visitando https://acesefi.com/pages/apps.
Compatibilidad (posventa y de serie)
Jackpot 2 LS está diseñado para funcionar con componentes comunes de intercambio LS OEM y posventa (excluyendo los sensores LS anteriores), siempre que la combinación se ajuste a los patrones de disparo admitidos y no requiera control VVT o AFM/DOD activo.
Características clave de un vistazo
- Sensores de O₂ de doble banda ancha con control de bucle cerrado y aprendizaje de doble banco
- 8 controladores de inyector y 8 salidas de bobina para control secuencial V8
- Combustible y chispa secuenciales con ajustes individuales por cilindro
- Estrategias capaces de sobrealimentación y óxido nitroso cuando se configuran correctamente (hardware de control de sobrealimentación a bordo; la disponibilidad de la estrategia depende del software/características habilitadas)
- Capacidad de sensor MAP de 2.7 bares para aplicaciones mejoradas cuando se configura adecuadamente
- Control de doble sensor de detonación para seguridad en tiempo real y optimización de la sincronización
- Limitador de revoluciones y limitador de 2 etapas (control de lanzamiento)
- Salidas de control de doble ventilador para un control de enfriamiento compatible con el intercambio
- Admite combinaciones de disparo de cigüeñal/árbol de levas 58x/4x y 24x/1x
- Software gratuito para laptop para una afinación manual avanzada y refinamiento de la calibración
- Integración perfecta con los accesorios de Aces (dispositivos portátiles, tableros digitales, módulos CAN y soluciones de control de transmisión cuando corresponda)
Hardware diseñado y protección eléctrica
Jackpot 2 LS utiliza una carcasa de ECU de aluminio fundido para mejorar la disipación del calor y ayudar a proteger los componentes electrónicos de las interferencias RFI/EMI, algo importante en los intercambios donde las rutas de cableado, los componentes de encendido y la conexión a tierra del chasis pueden variar ampliamente. El sistema está diseñado con una protección eléctrica robusta de estilo OEM y un manejo estable de la energía para que la ECU y los componentes conectados se mantengan constantes en condiciones de voltaje y carga cambiantes.
El hardware Gen 2 también está preparado para el futuro, con provisiones para la expansión de características, como la funcionalidad de control de estilo de relé/disparador adicional a medida que se lanza la compatibilidad con el firmware.
Control de combustible y chispa
El sistema admite el control secuencial de combustible y chispa en patrones de disparo LS compatibles, el suministro de combustible de bucle cerrado de doble banda ancha y un mapeo de alta resolución para una conducción más suave y un control más fuerte bajo carga. Incluye características importantes tanto para construcciones de calle como de rendimiento, incluida la capacidad de ajuste de cilindros, el limitador de revoluciones y las estrategias de seguridad.
Compatibilidad con encendido
Jackpot 2 LS está diseñado para un control de encendido de precisión y es compatible con configuraciones 58x/4x y 24x/1x para un control secuencial real. Es compatible con la mayoría de las bobinas de serie (excepto las bobinas LS1 antiguas debido a diferencias en el conector), pero para obtener los mejores resultados, recomendamos usar los paquetes de bobinas AC2011 de Aces.
Compatibilidad con inyectores
Los arneses independientes están disponibles en formatos de conector EV1 o EV6. La selección del inyector debe coincidir con su objetivo de potencia y tipo de combustible. El Jackpot 2 LS es compatible con inyectores de alta impedancia (solamente) y admite 8 inyectores, hasta 210 lb/hr.
Control y salidas del ventilador de refrigeración
El sistema admite control de doble ventilador y salidas amigables con el intercambio para una integración limpia en una variedad de chasis.
Integración de tablero e indicadores
Jackpot 2 LS está diseñado para admitir estrategias de indicadores de intercambio comunes y accesorios de integración de Aces, con monitoreo portátil y conectividad de aplicación opcional según la configuración.
Entrada de nivel de combustible (Gen 2)
Gen 2 agrega una entrada dedicada de nivel de combustible para que pueda llevar la señal de su transmisor del tanque a la ECU y ver el nivel de combustible directamente en la pantalla del dispositivo de mano o a través de la aplicación Aces Connect cuando usa el módulo Bluetooth. Esto es especialmente útil en swaps donde se retira la ECU de fábrica y la señal de combustible del tablero original ya no se envía de la misma manera.
La configuración se realiza a través de los ajustes del dispositivo de mano/aplicación: conecte la señal del transmisor, seleccione el método de configuración apropiado, luego calibre y verifique la lectura (incluido el suavizado/filtrado opcional si es necesario para una visualización estable en el mundo real). Una vez configurado, puede monitorear el nivel de combustible junto con datos clave de la ECU como RPM, velocidad, voltaje y lecturas de sensores.
Para los indicadores de fábrica, la mayoría de los tacómetros pueden ser accionados por el Jackpot 2 usando una salida de tacómetro de onda cuadrada. Para una cobertura más amplia de indicadores, el dispositivo de mano Aces incluido (o un módulo Bluetooth opcional) puede mostrar el tacómetro, la velocidad, el voltaje de la batería, el nivel de combustible y otros datos clave de los sensores. Todos los sistemas EFI de Aces también son compatibles con los indicadores Dakota Digital usando el módulo BIM EFI de Dakota Digital.
Expectativas de instalación
La mayoría de las instalaciones se pueden completar en poco más de un fin de semana cuando el plan del sistema de combustible es sólido, los tapones de banda ancha están instalados correctamente y el cableado está limpio. Las construcciones más complejas, como las configuraciones de control de transmisión, las integraciones de tablero personalizadas o las combinaciones sobrealimentadas de alta potencia, requerirán tiempo y configuración adicionales.
Una lista de verificación simple para el primer arranque siempre ayuda: verifique la presión del combustible, verifique la conexión a tierra y la estabilidad del voltaje, confirme la selección del patrón de disparo, confirme la configuración del inyector y el encendido, arranque y caliente, luego permita que el aprendizaje en bucle cerrado comience.
Configuración y experiencia de afinación
Jackpot 2 LS está diseñado para ser accesible para los constructores de EFI por primera vez sin limitar a los afinadores experimentados.
Configuración guiada (dispositivo de mano o Bluetooth)
Después de la instalación, la configuración inicial es sencilla. Usando la pantalla táctil portátil incluida (o el módulo Bluetooth si esa es la opción que elige), ejecutará el asistente de configuración y responderá algunas preguntas básicas sobre su motor y configuración, como el tipo de leva, la configuración de encendido/sincronización y otras entradas principales que la ECU necesita para arrancar de forma segura y aprender correctamente.
El proceso del asistente es el mismo tanto si su construcción es estándar como agresiva. La diferencia radica en la medida en que se basa en el autoaprendizaje. El autoaprendizaje está destinado a combinaciones estándar a moderadas y es excelente para la conducción diaria, el crucero y las transiciones de carga normales. Las aceleraciones a fondo, la afinación en dinamómetro y las operaciones de mayor riesgo (especialmente con combinaciones agresivas o aditivos de potencia) deben manejarse con afinación manual utilizando el software gratuito para laptop.
El dispositivo de mano o el módulo Bluetooth son necesarios para la configuración inicial, los ajustes y la monitorización, pero no es necesario que permanezcan conectados una vez que el sistema está configurado y funcionando correctamente. Piense en ello como su interfaz de configuración y control: úselo para configurar, realizar cambios y ver datos de sensores en vivo cuando lo desee.
Para aplicaciones estándar y ligeras, el asistente de configuración guiada y la estrategia de alimentación de autoaprendizaje ayudan a lograr un arranque rápido y una gran capacidad de conducción con una complejidad de ajuste mínima. Una vez que el motor alcanza la temperatura de funcionamiento y pasa a bucle cerrado, el sistema comienza a aprender la alimentación en tiempo real. Después de unos pocos ciclos de conducción, la precisión y la respuesta de la alimentación continúan mejorando, y cuando esté satisfecho con los resultados, puede bloquear la calibración.
Para construcciones de rendimiento, el cable USB incluido y el software de afinación gratuito para laptop de Aces le brindan control manual completo, para que pueda ajustar con confianza perfiles de leva agresivos, aditivos de potencia y combinaciones centradas en la carrera con total autoridad.
Conclusión
El sistema EFI Jackpot 2 LS está diseñado para swaps reales y constructores reales. Ofrece una configuración guiada rápida para construcciones de calle simples y una profunda capacidad de ajuste para un rendimiento serio, al tiempo que mantiene la compatibilidad y los requisitos de instalación claros para que pueda comprar con confianza y construir sin sorpresas.
Bundle & save 5% automatically when you purchase a Fuel Kit, Top End Kit, or Master Kit!
1. Standalone Kits
Perfect if you already have a high-pressure fuel system (43 PSI+), a manifold, throttle body, and injectors for your LS or Hemi engine.
Includes the following:
- ECU
- Handheld or Bluetooth Module
- Full Harness
- Sensors
- Accessories
2. Fuel Kits
Perfect if you just need the engine management system and a fuel delivery system.
Includes the following:
- A complete Standalone Kit
- A Fuel Delivery System of your choosing
3. Top End Kits
Includes the following:
- A complete Standalone Kit
- An intake manifold of your choosing
- A throttle body of your choosing (options depend on the manifold)
- 8 injectors

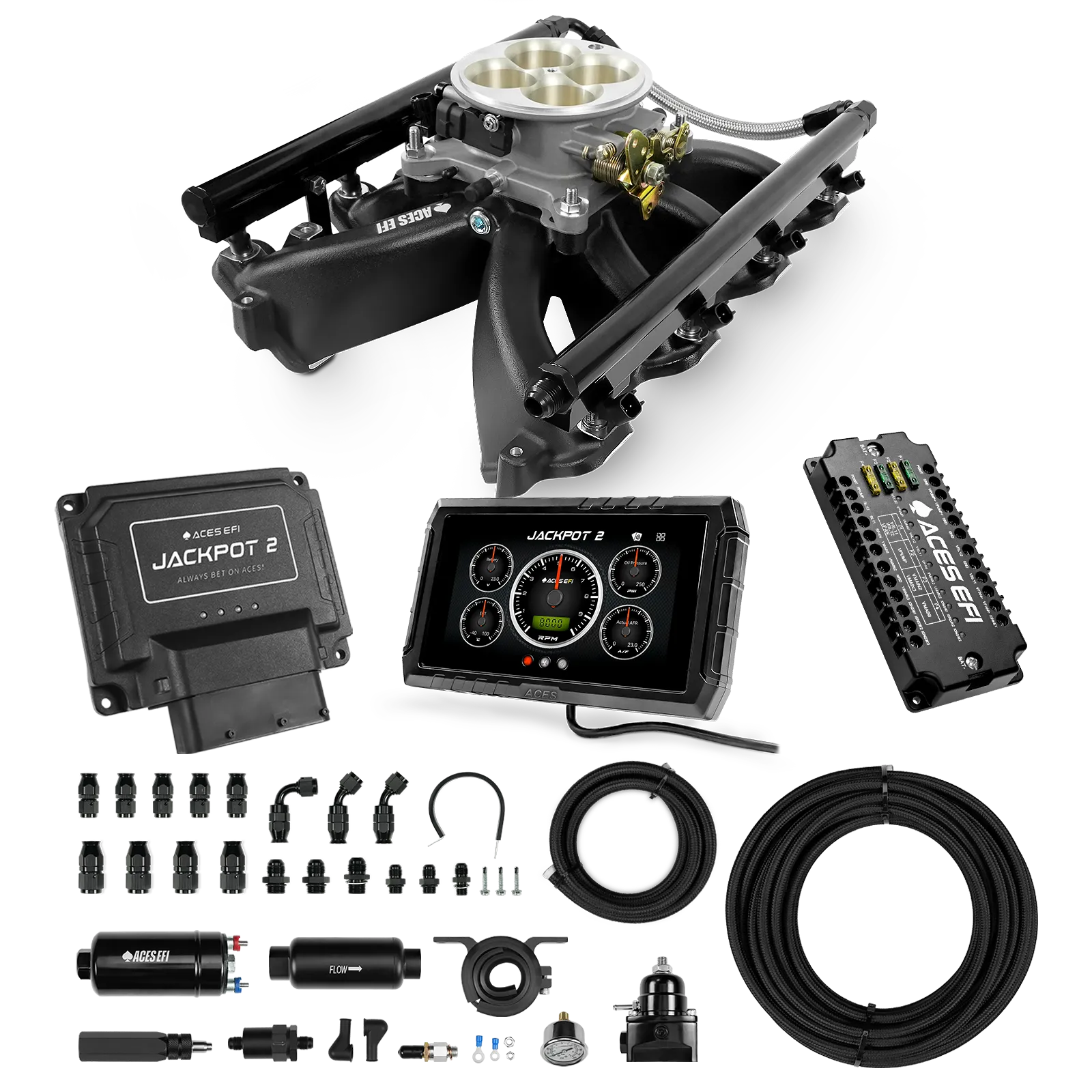

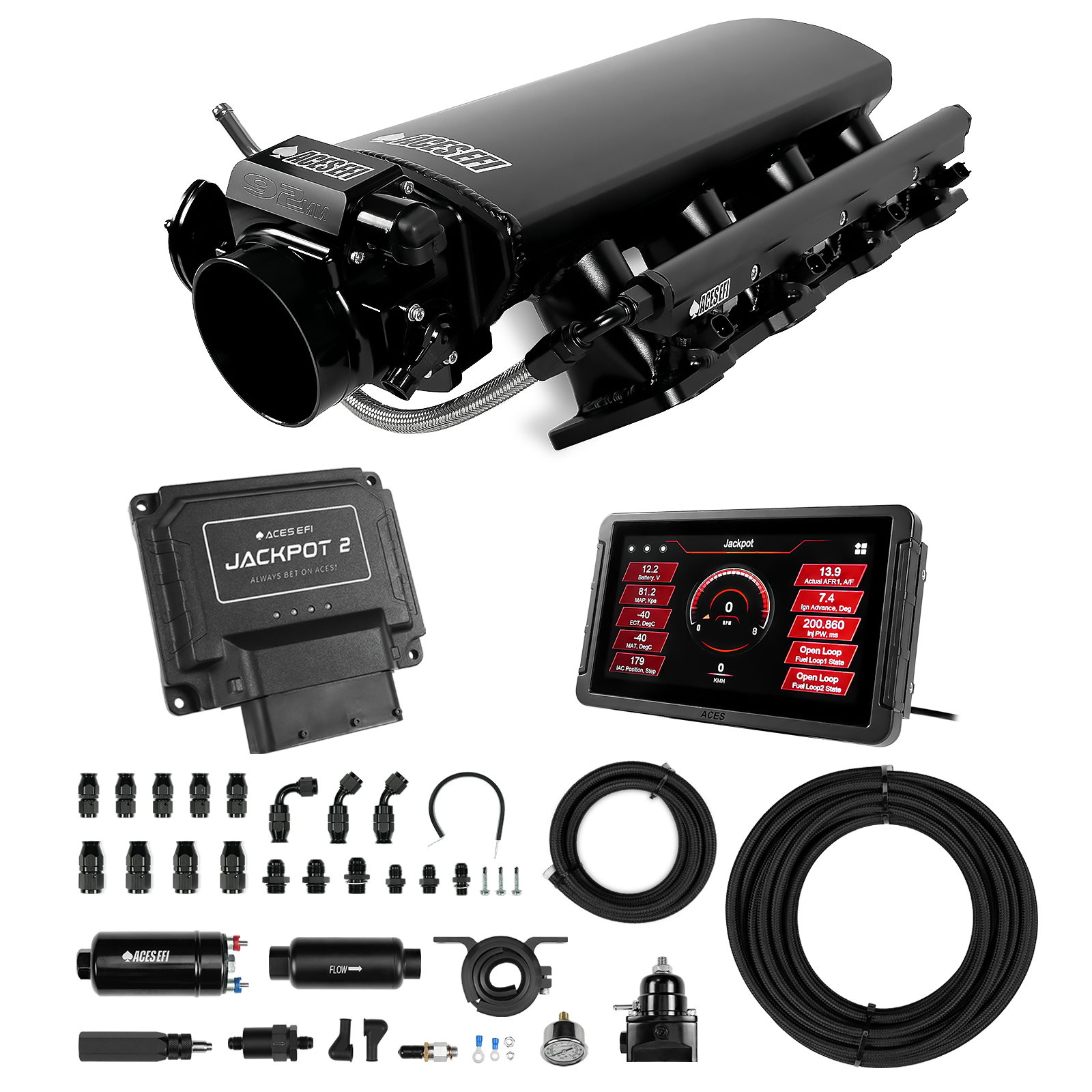

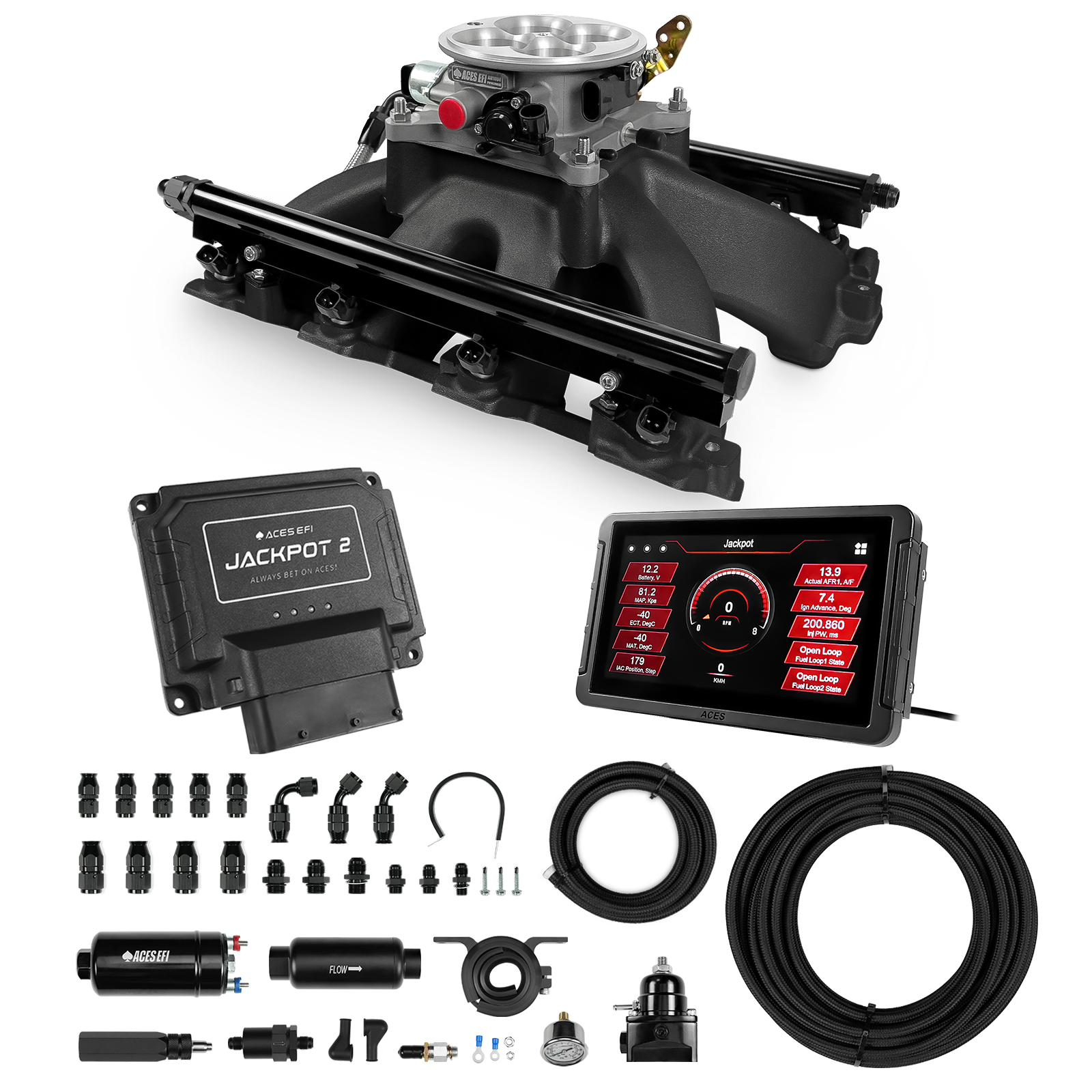

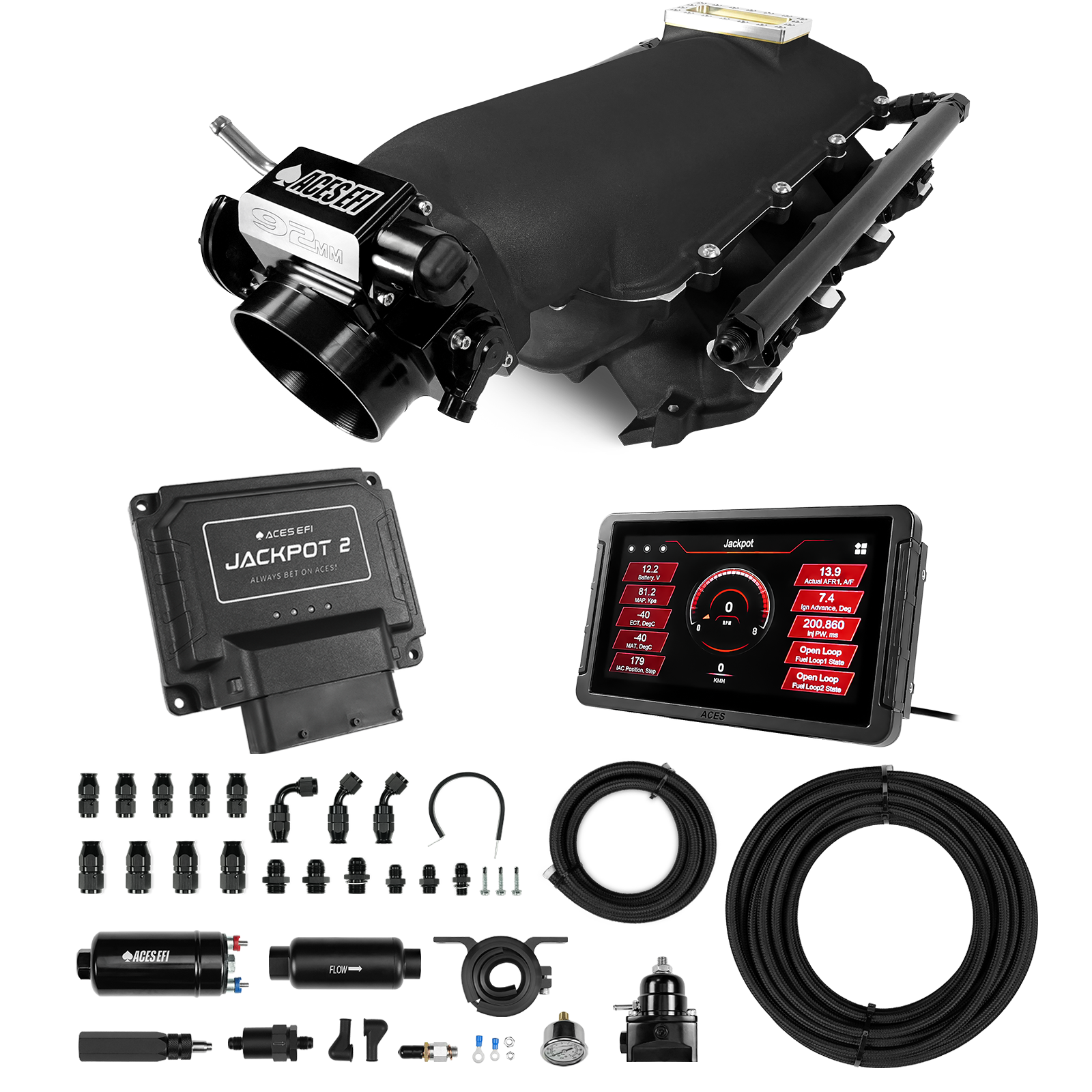

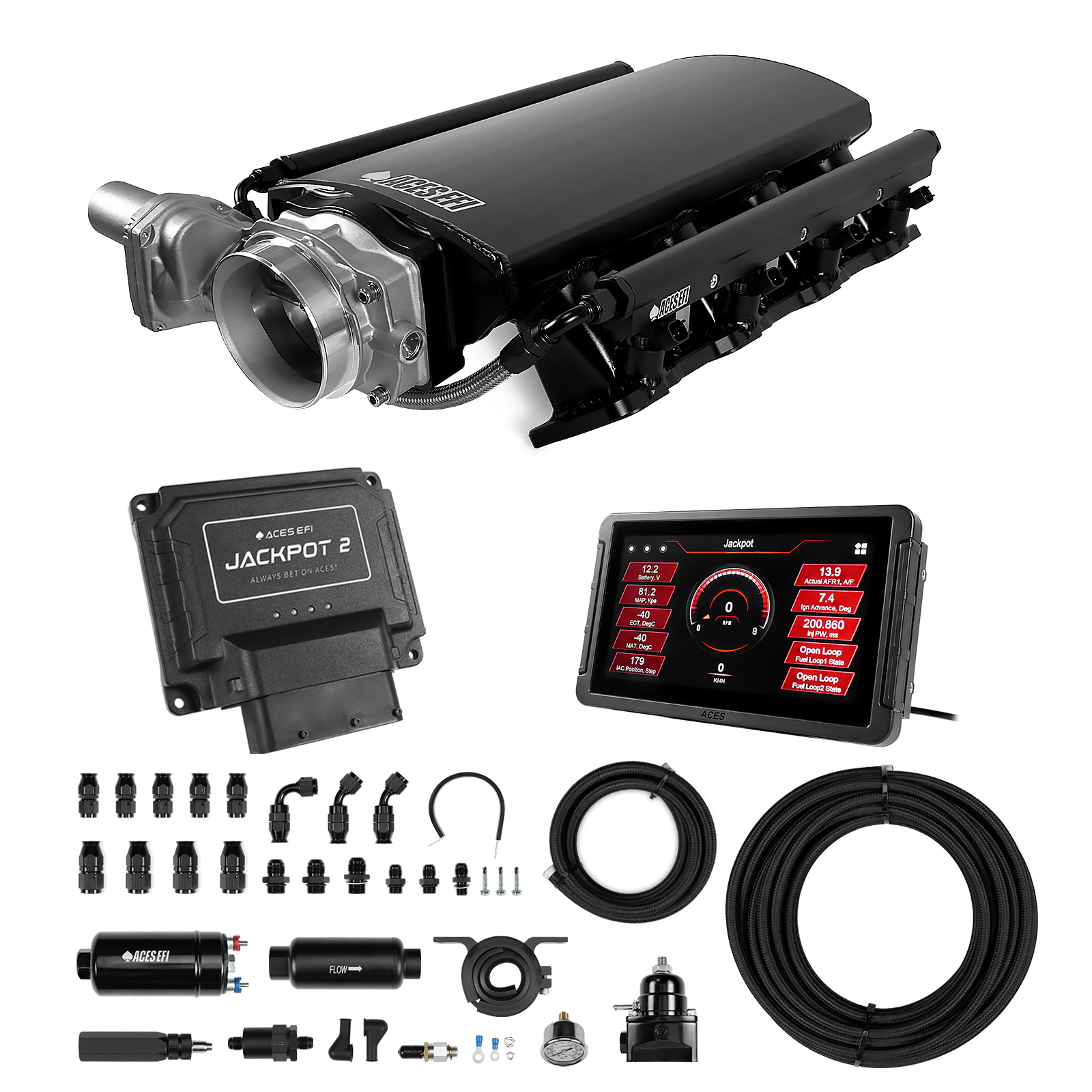

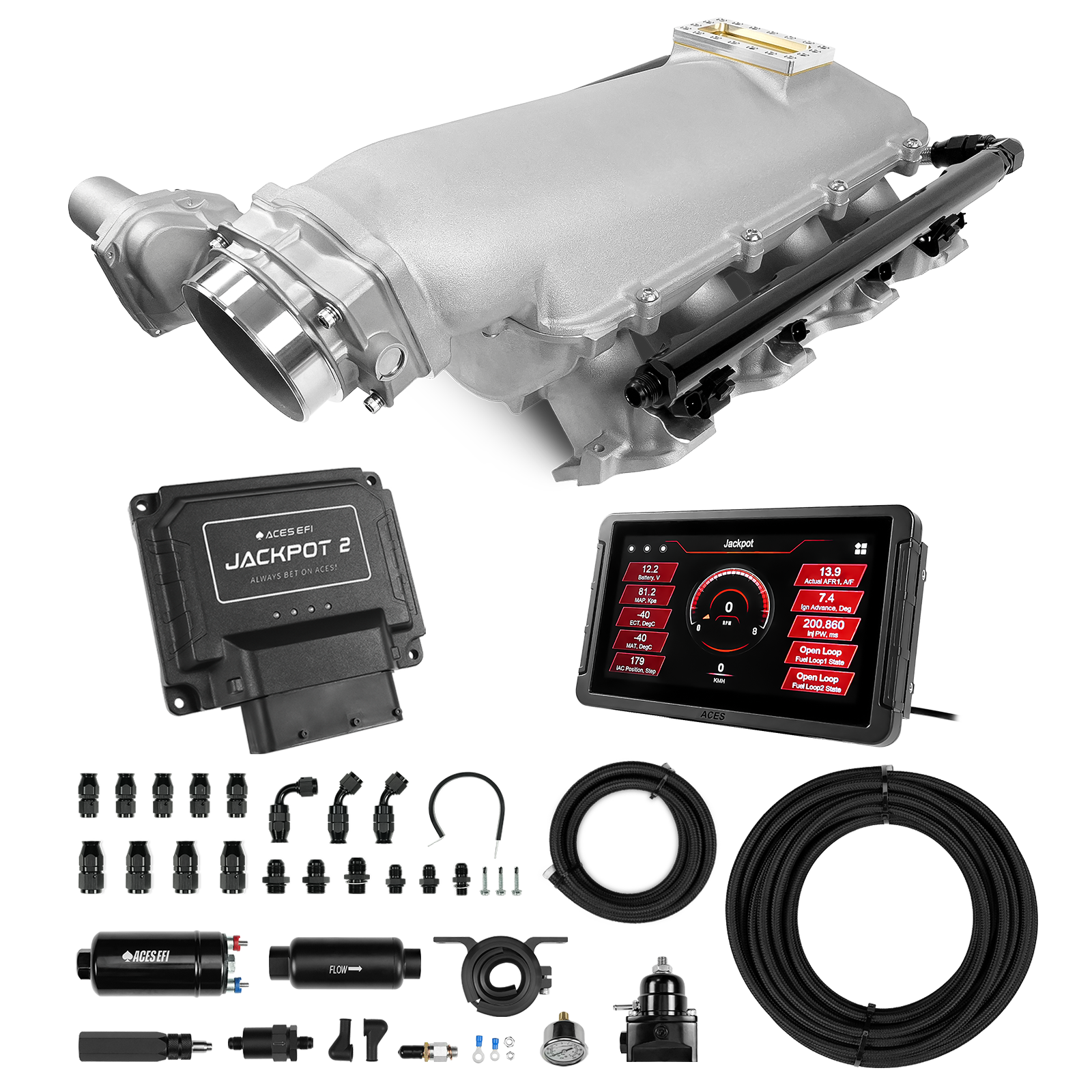

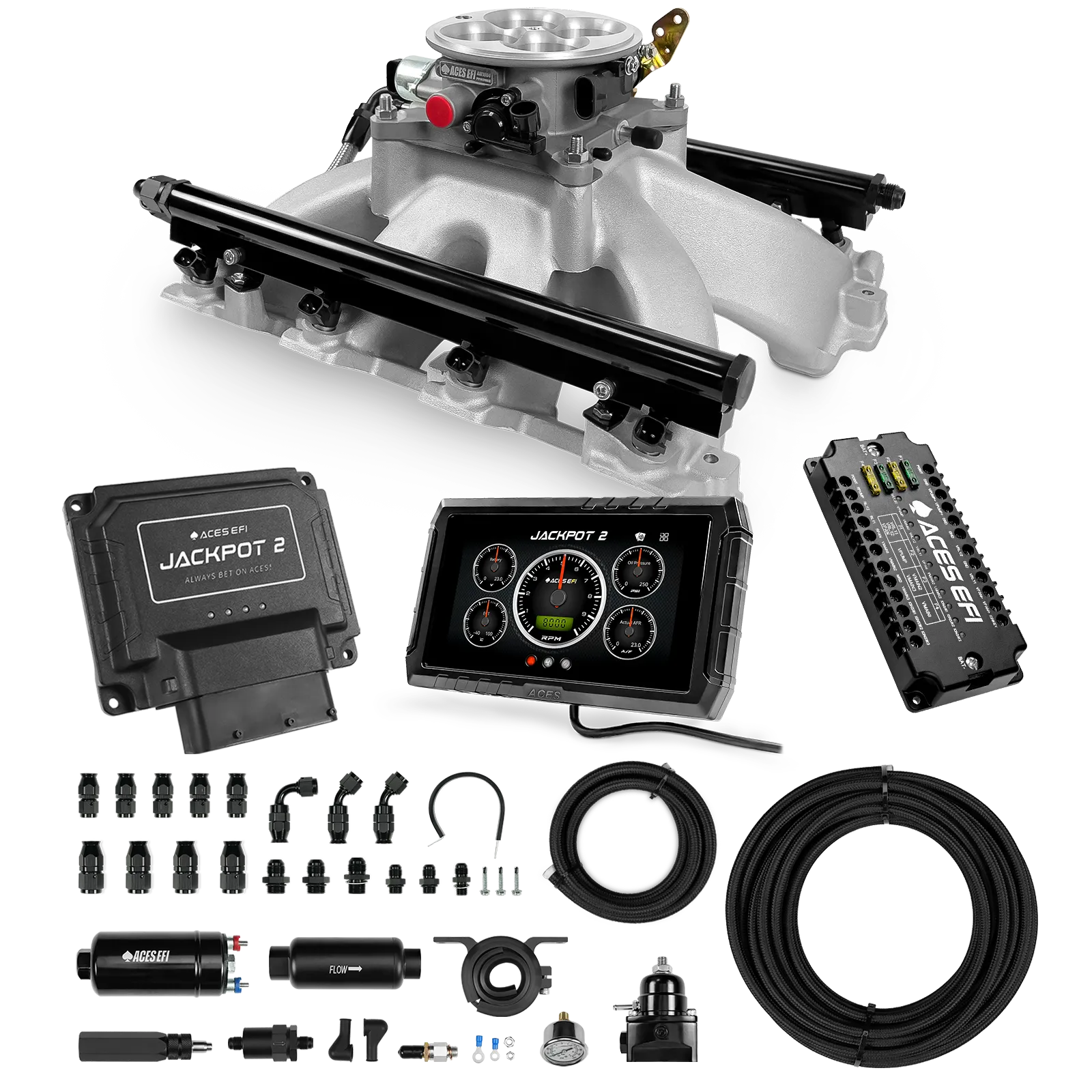

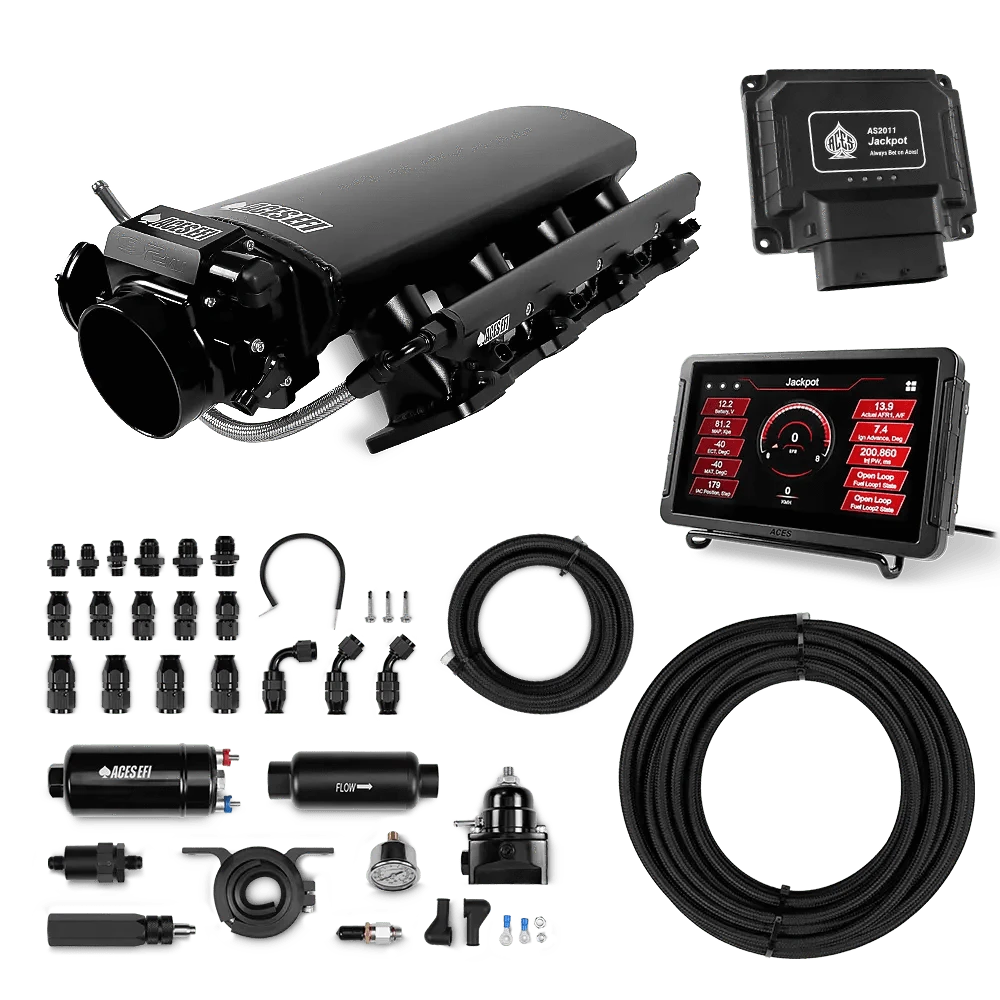

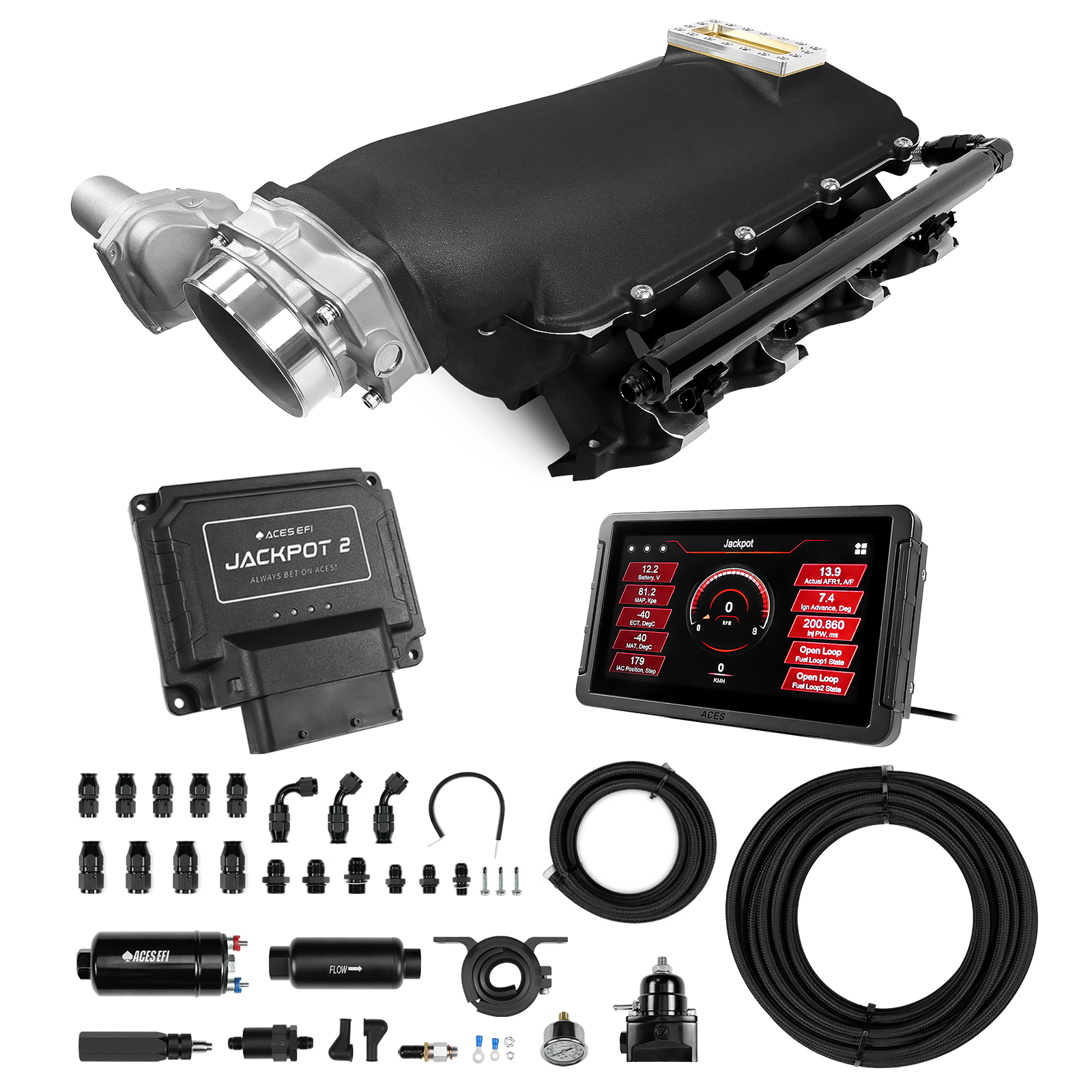

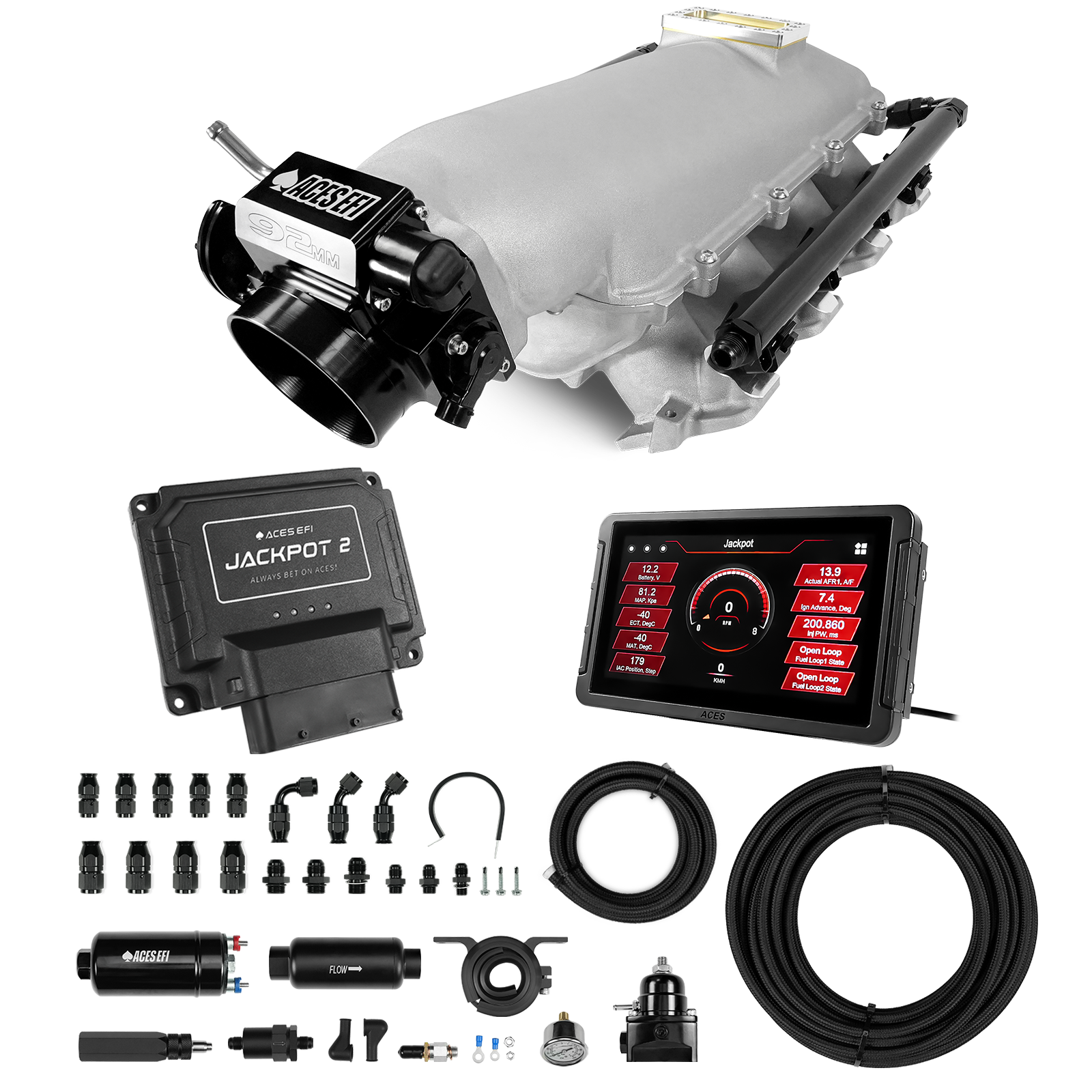

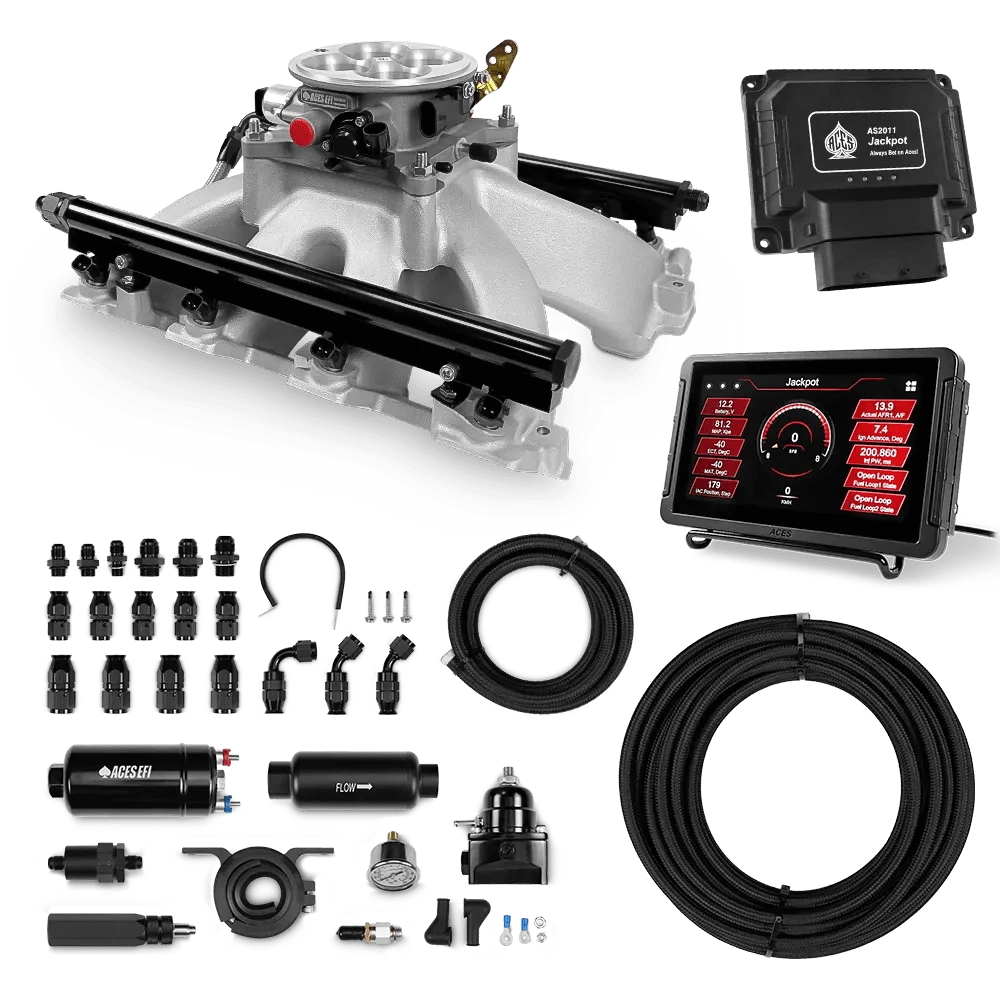

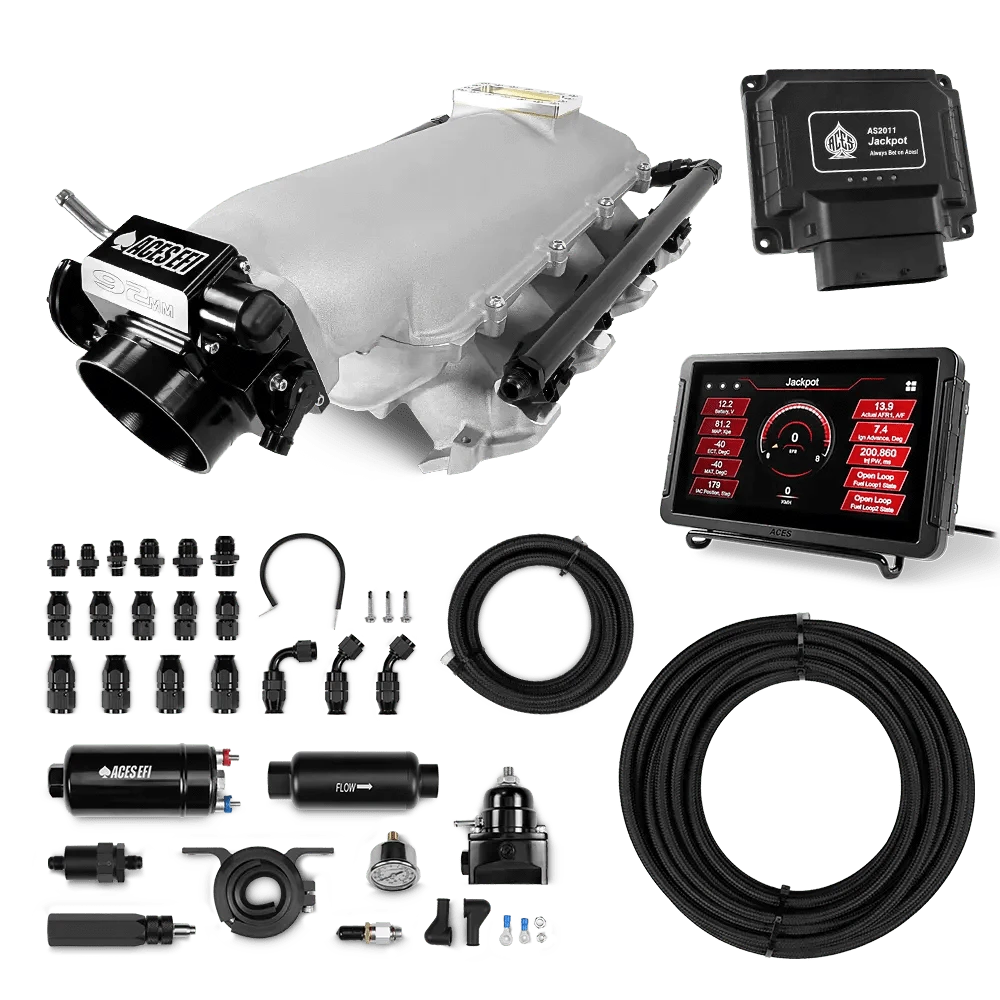

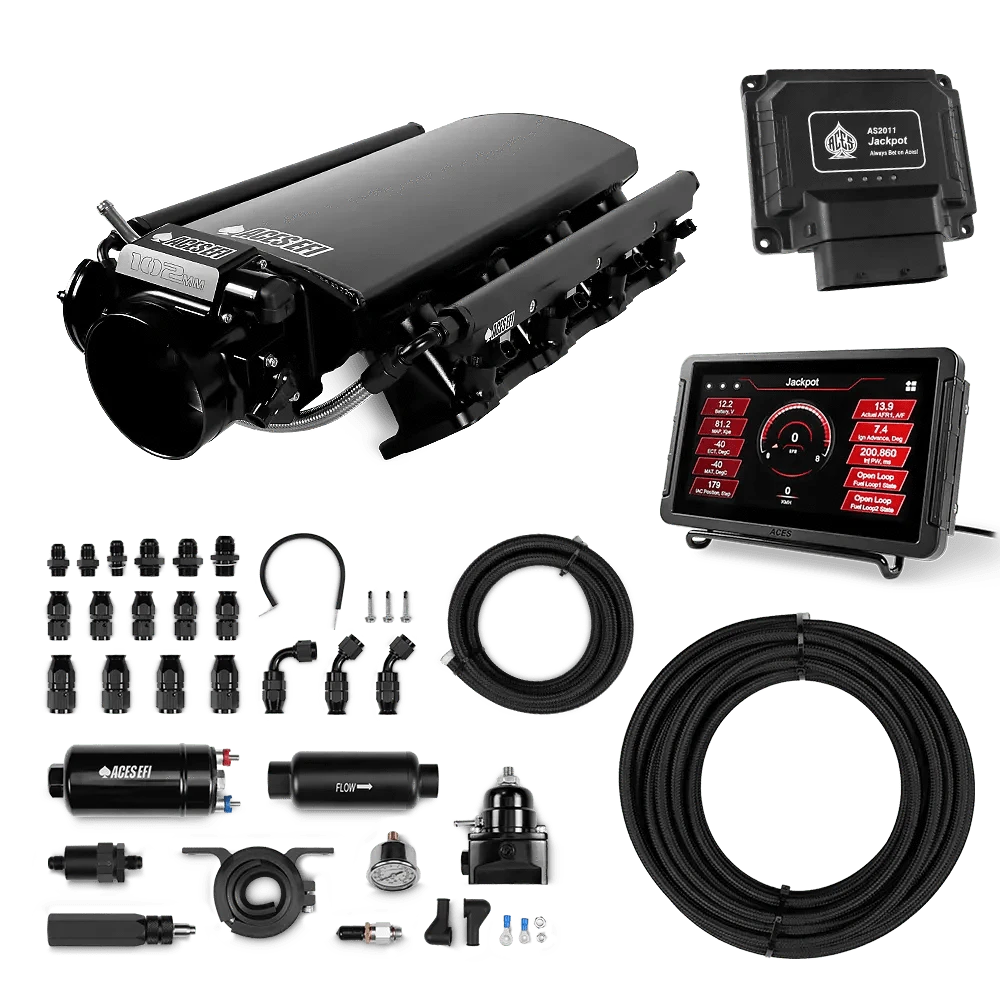

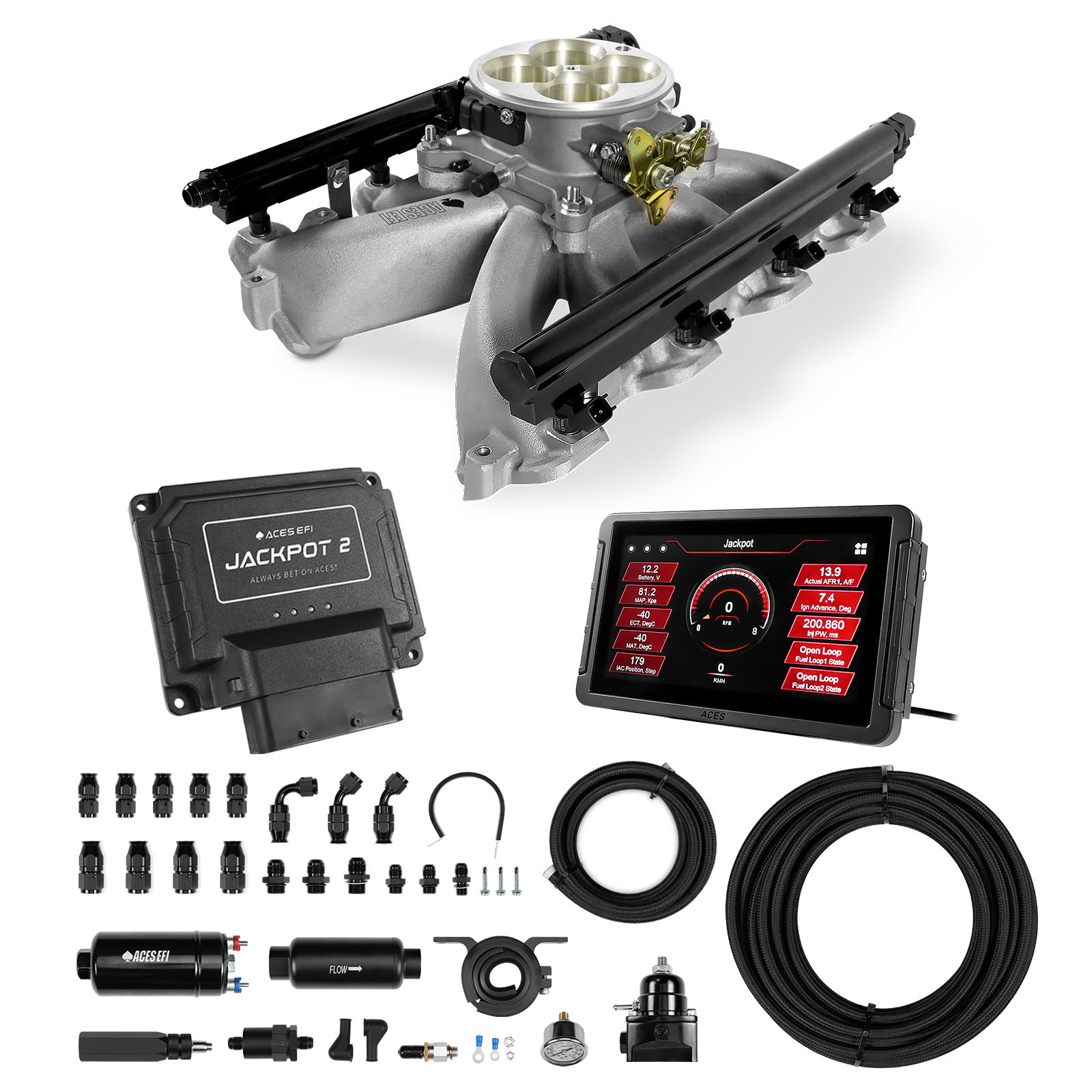

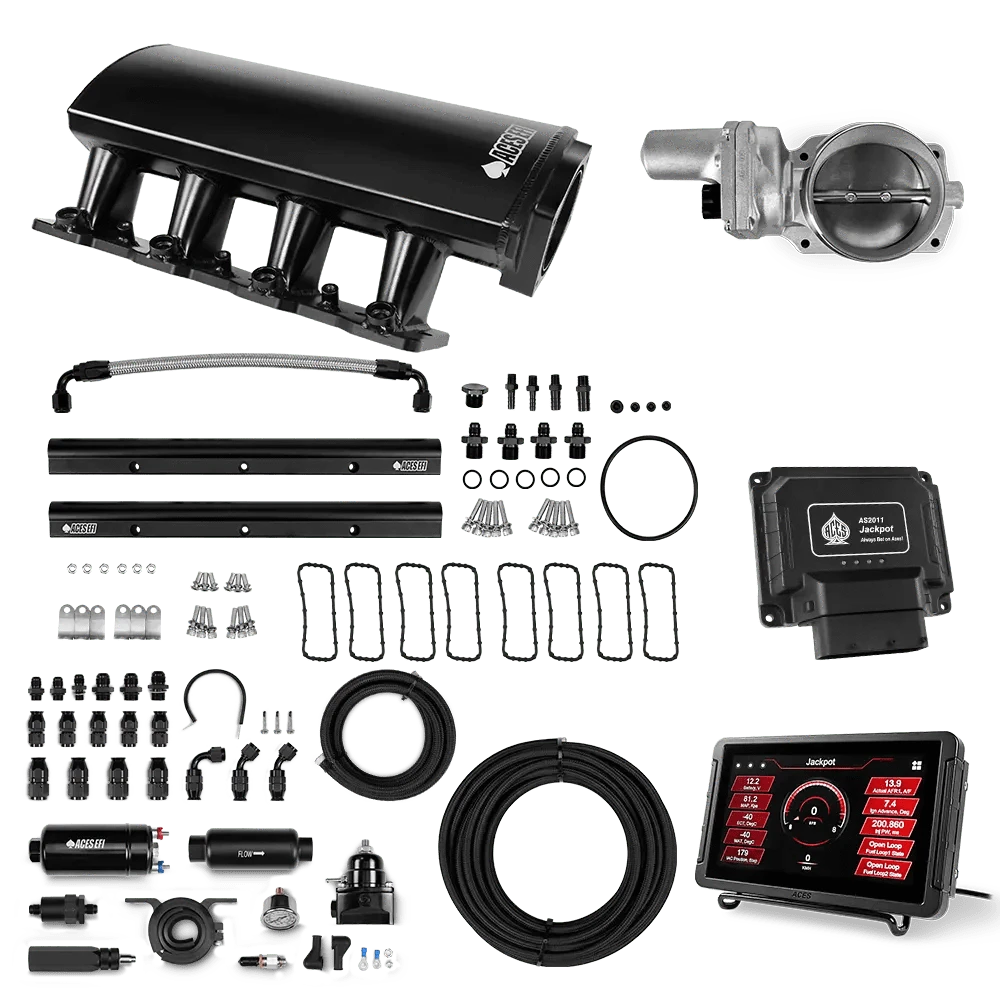

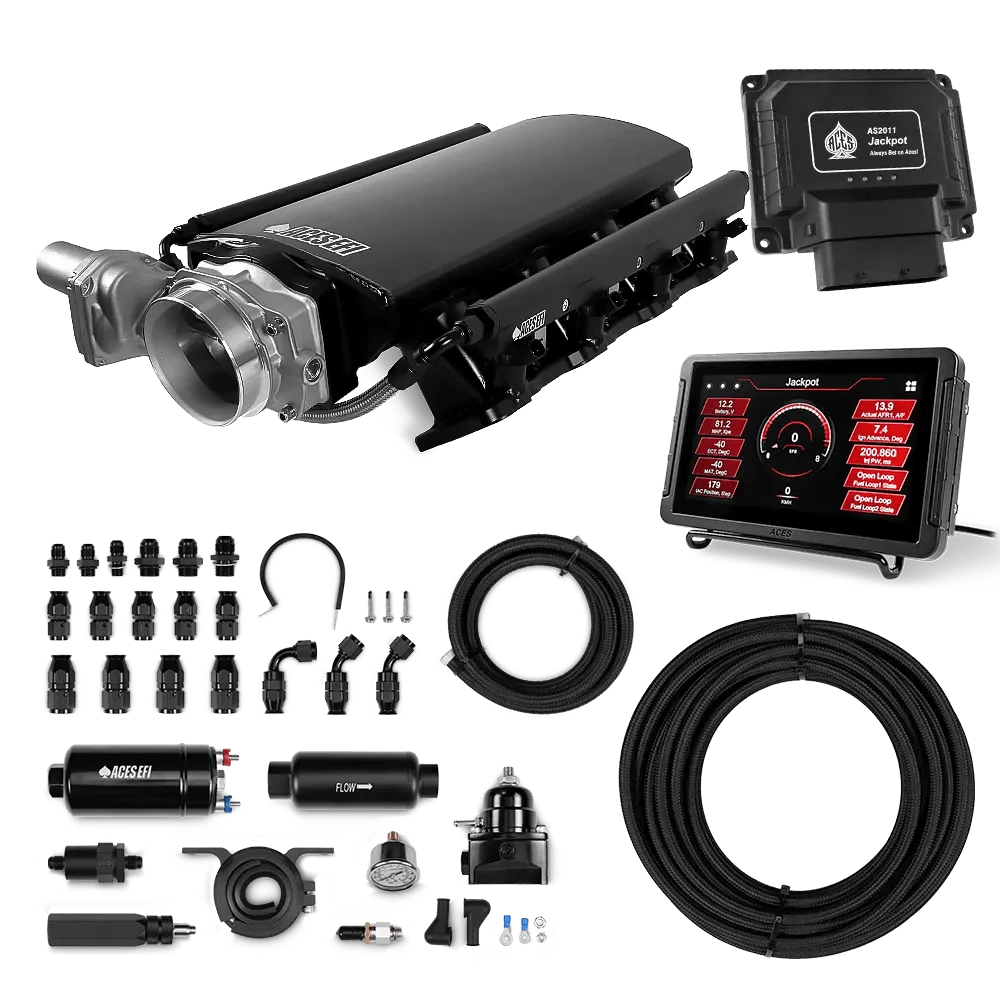

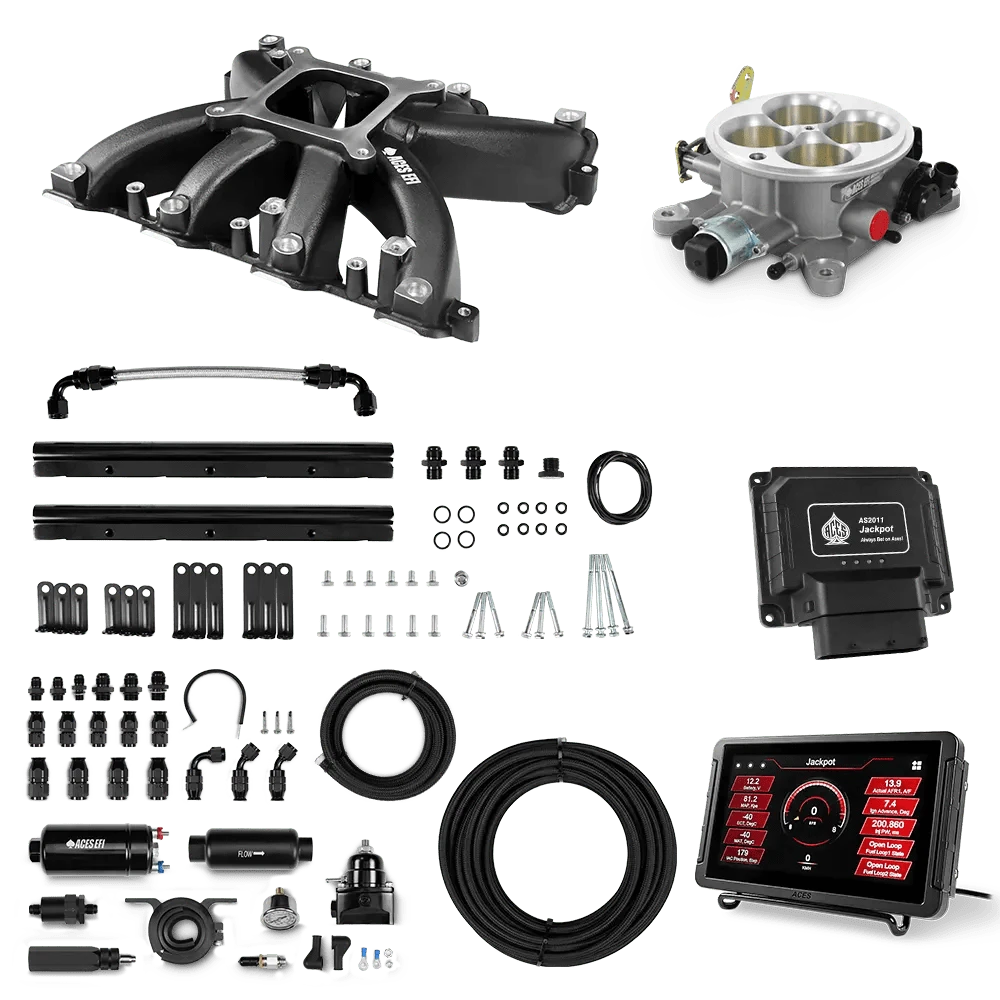

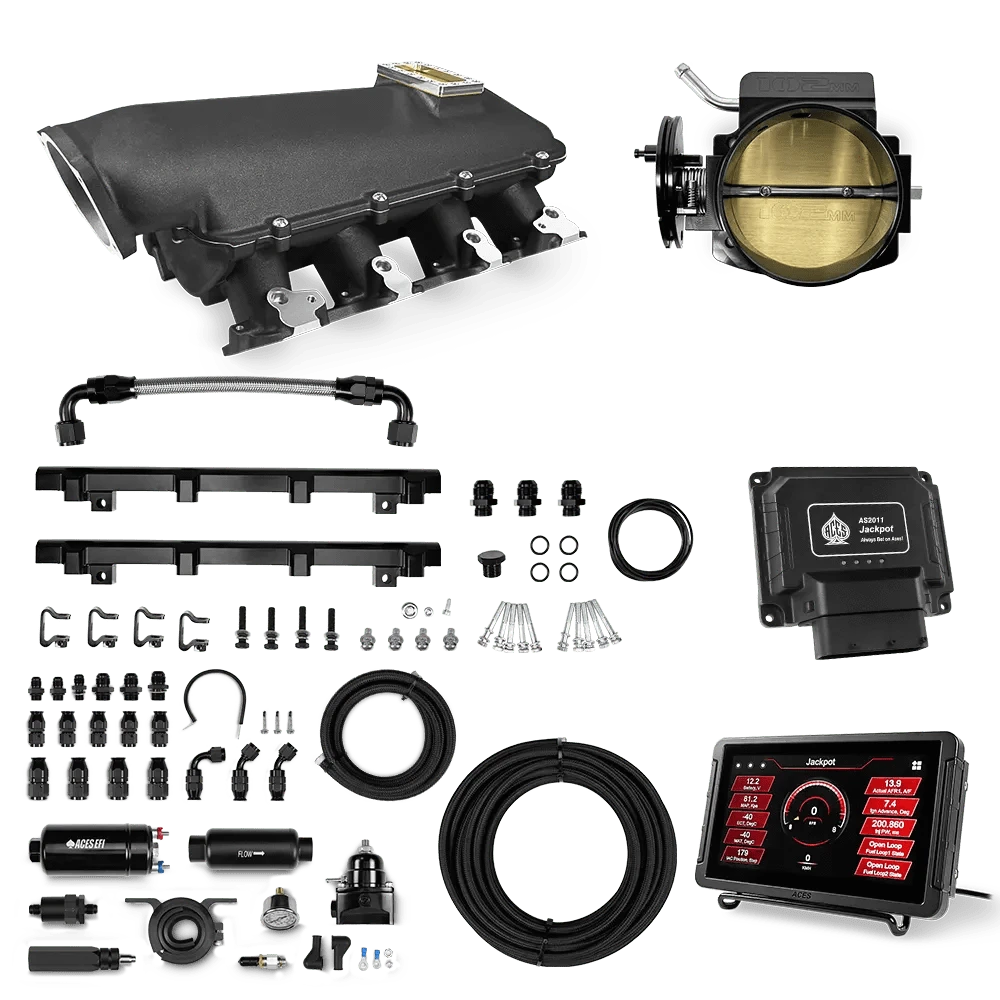

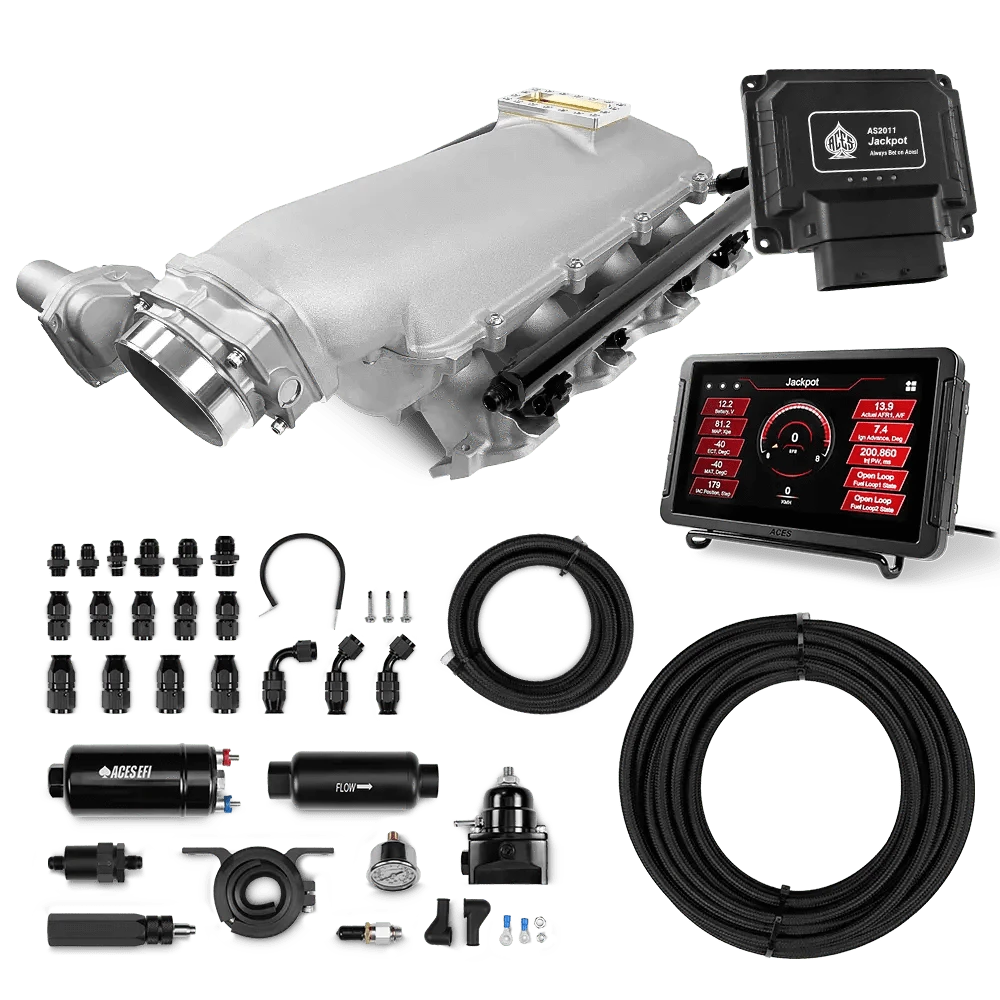

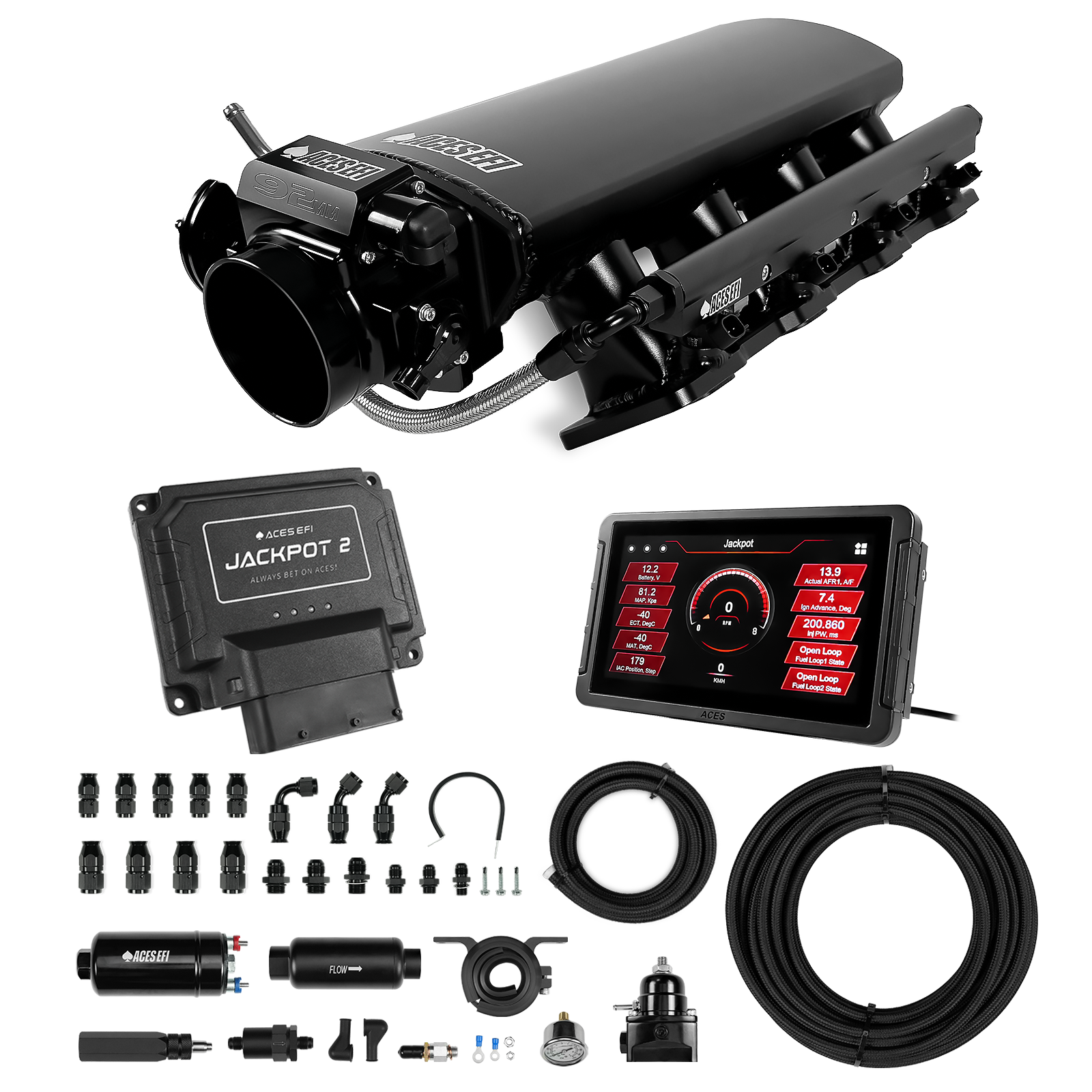

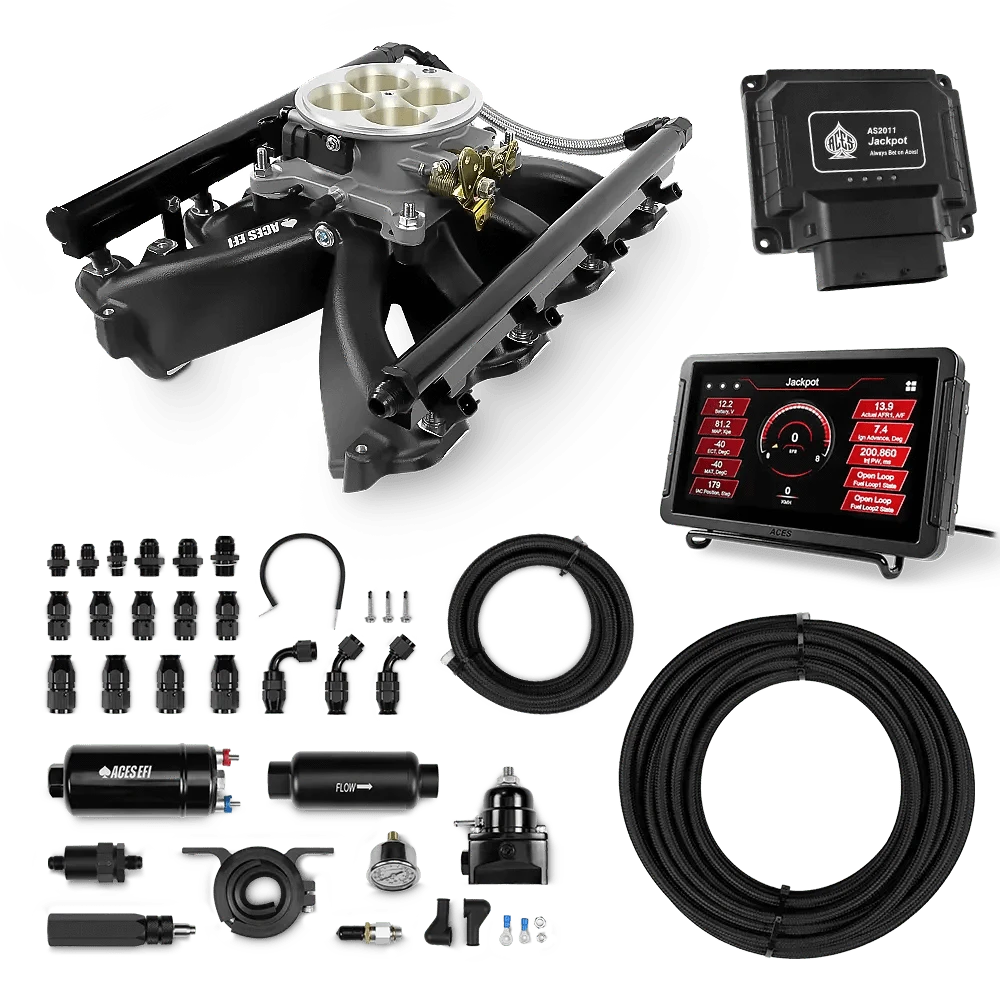

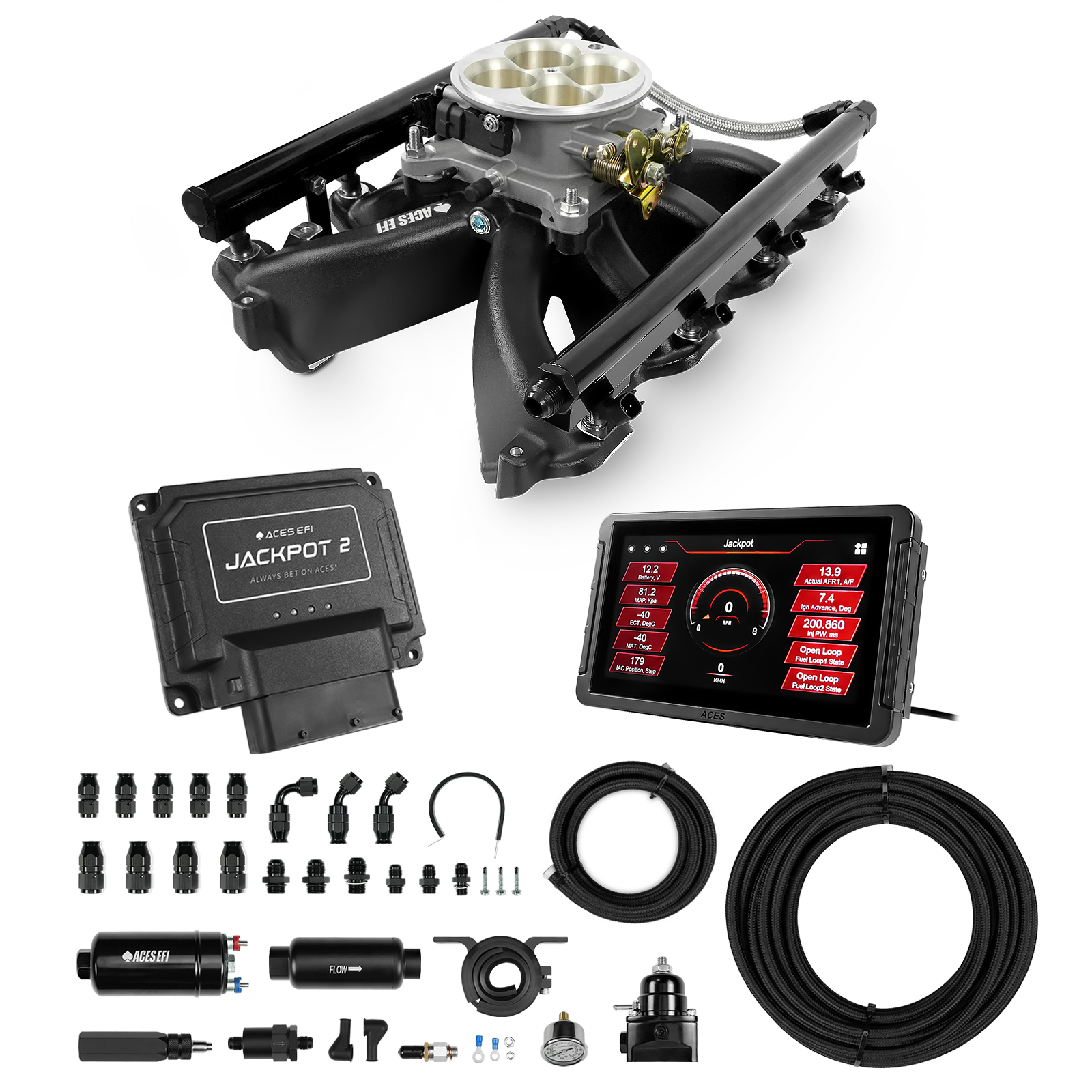

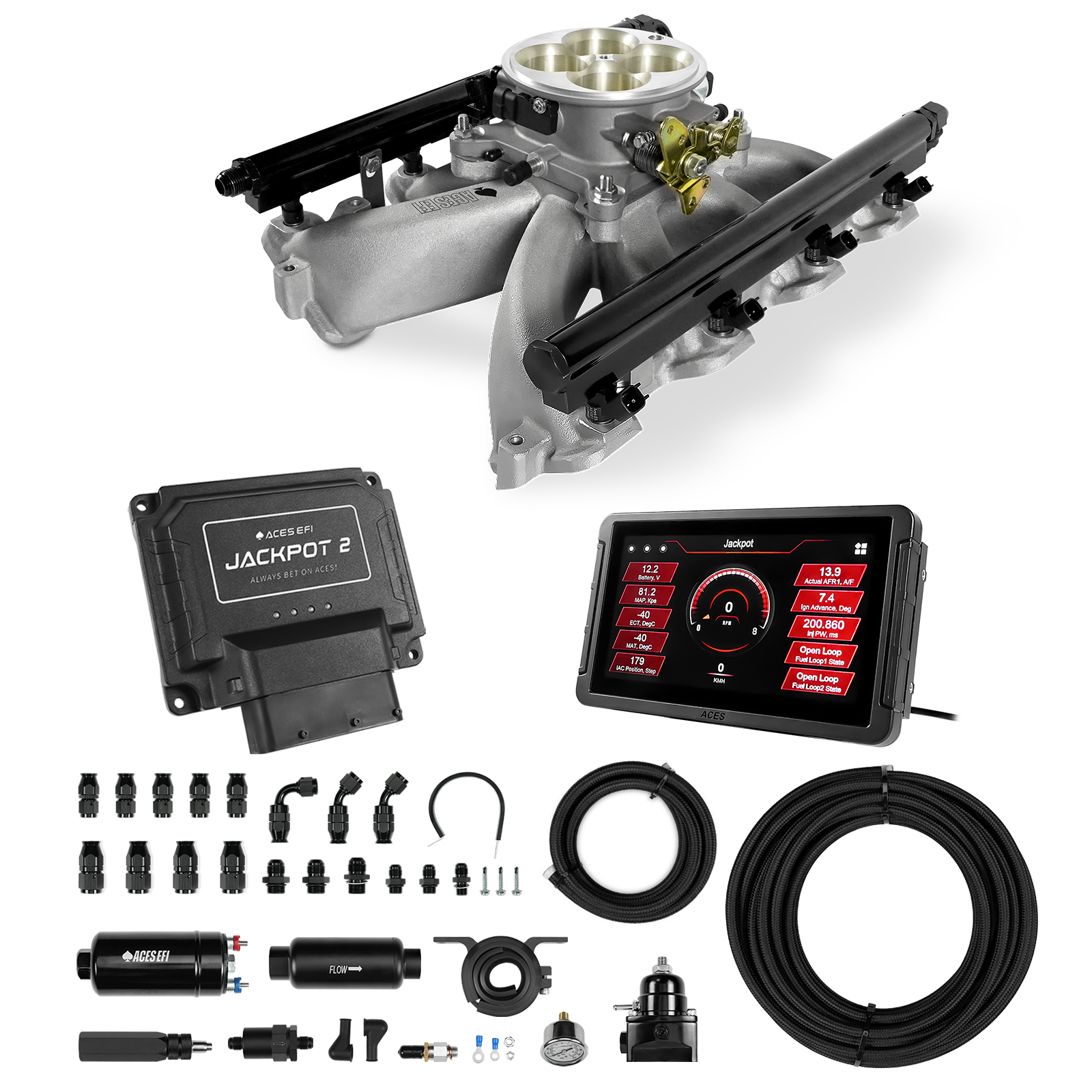

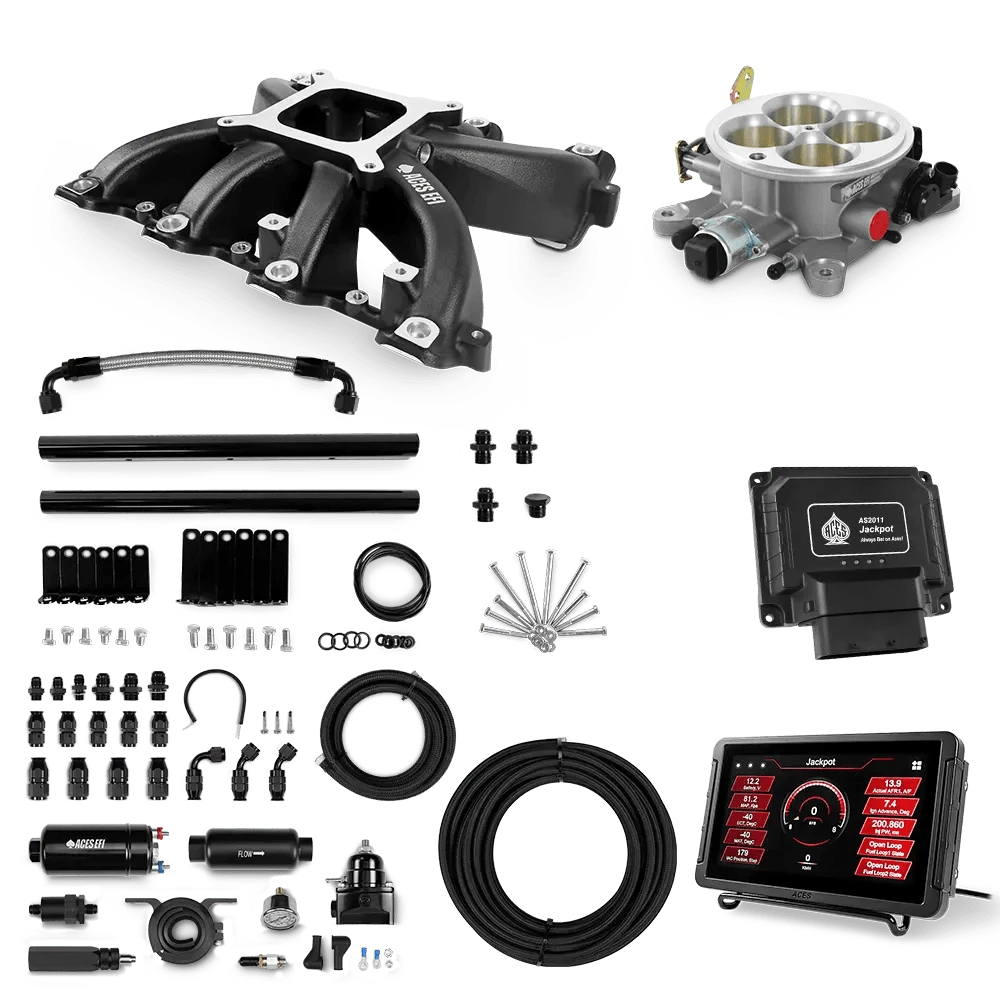

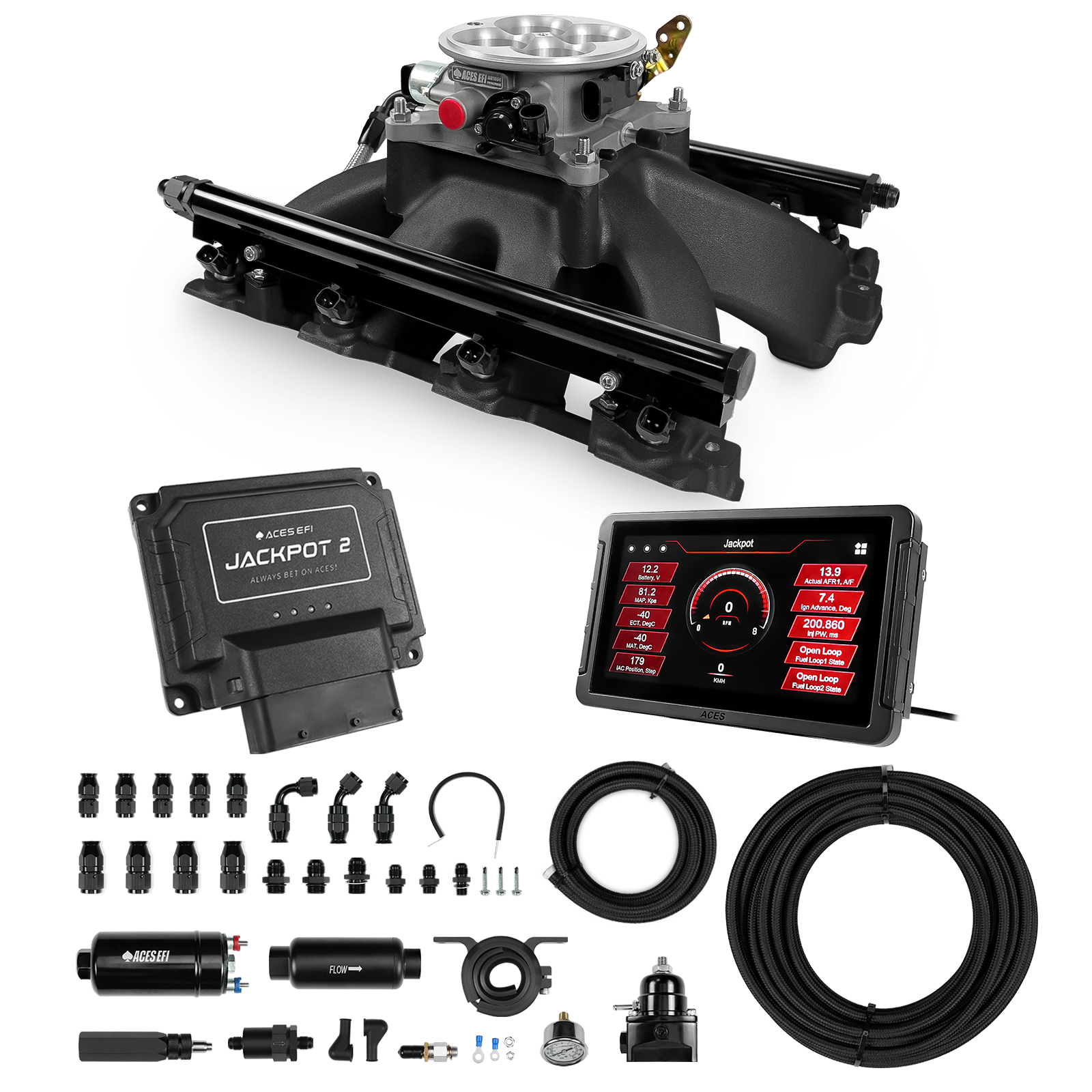

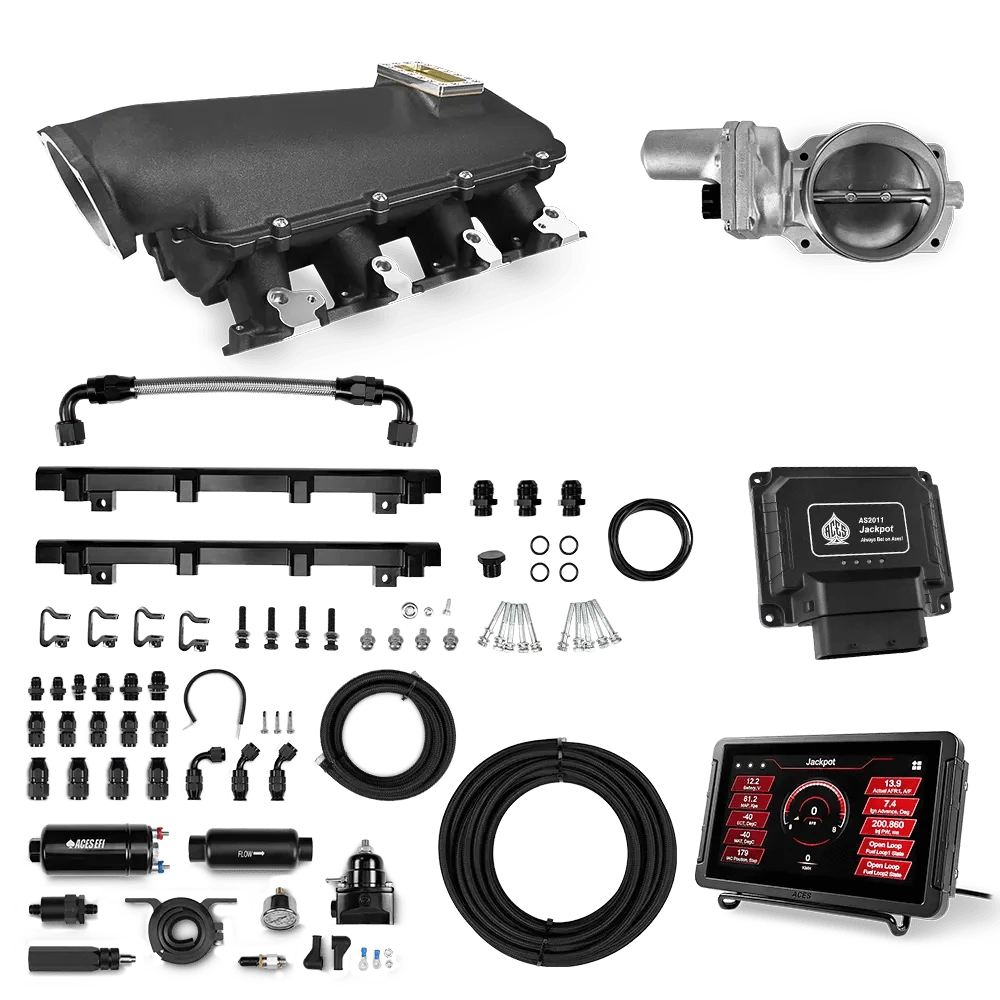

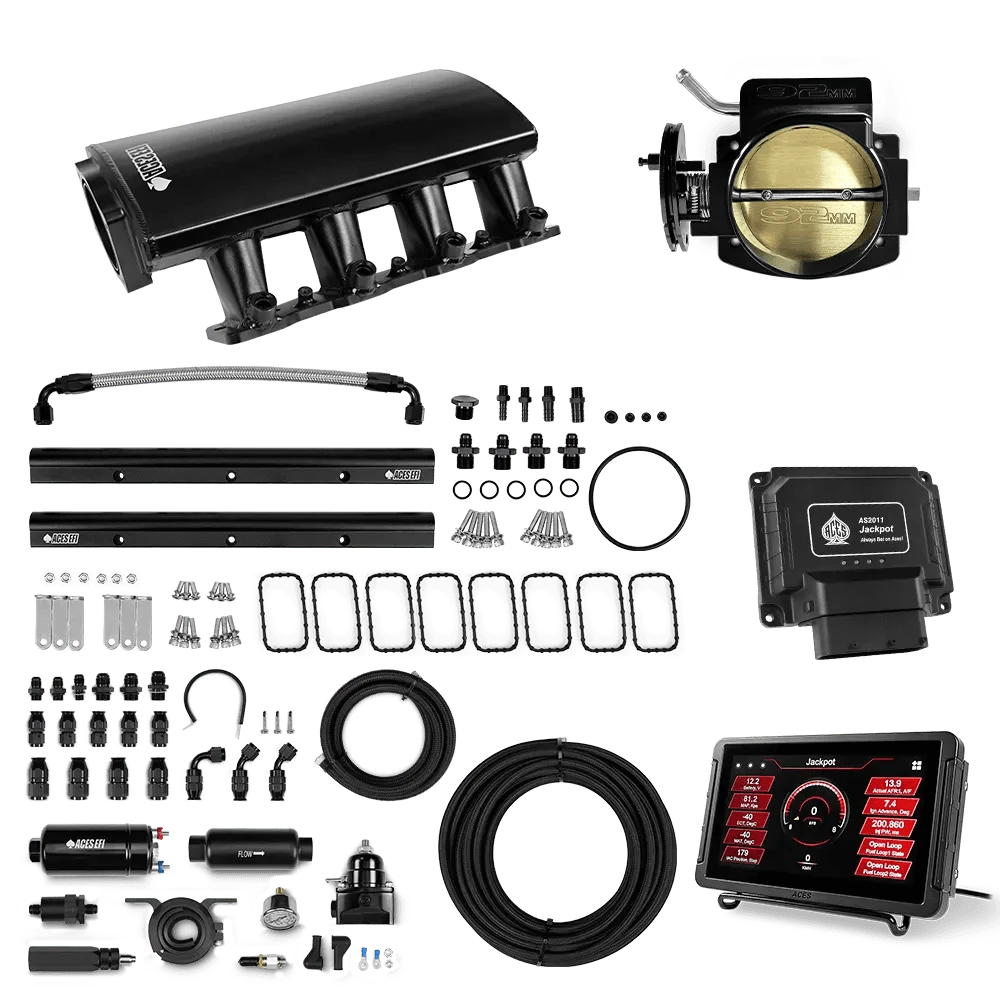

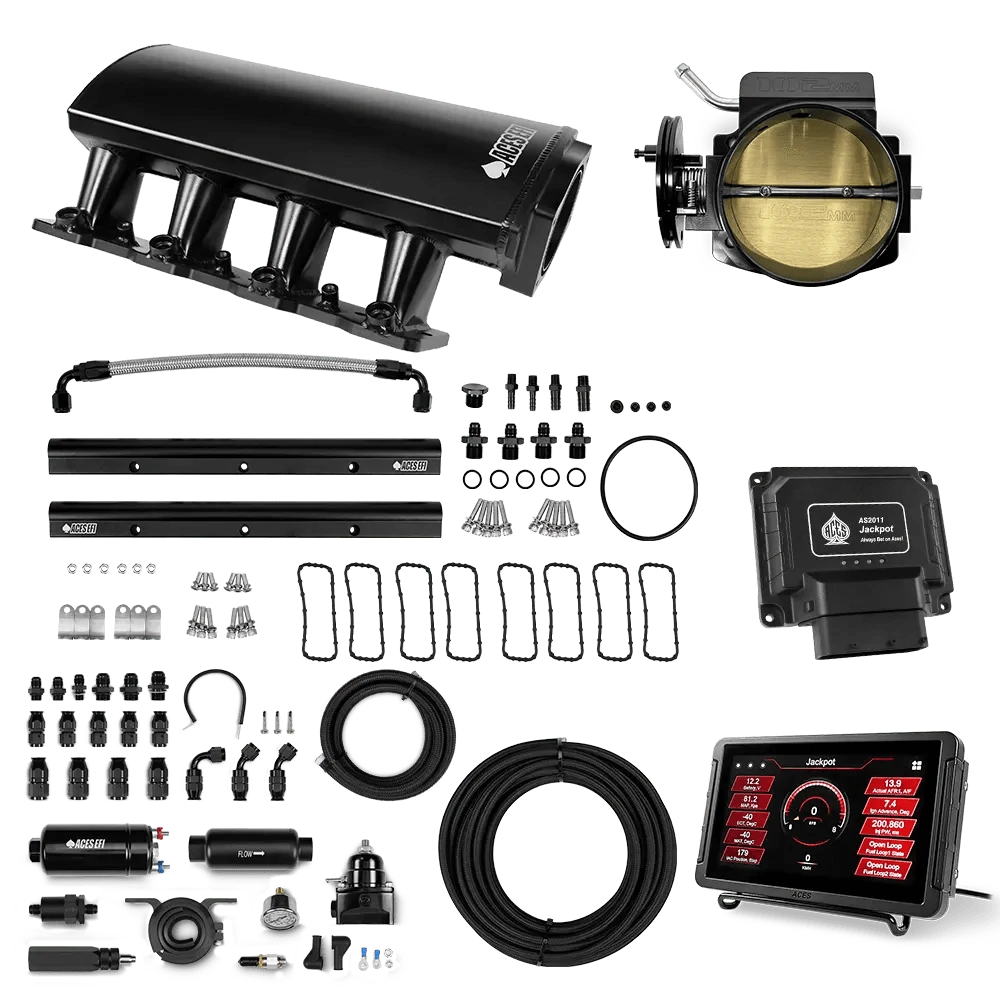

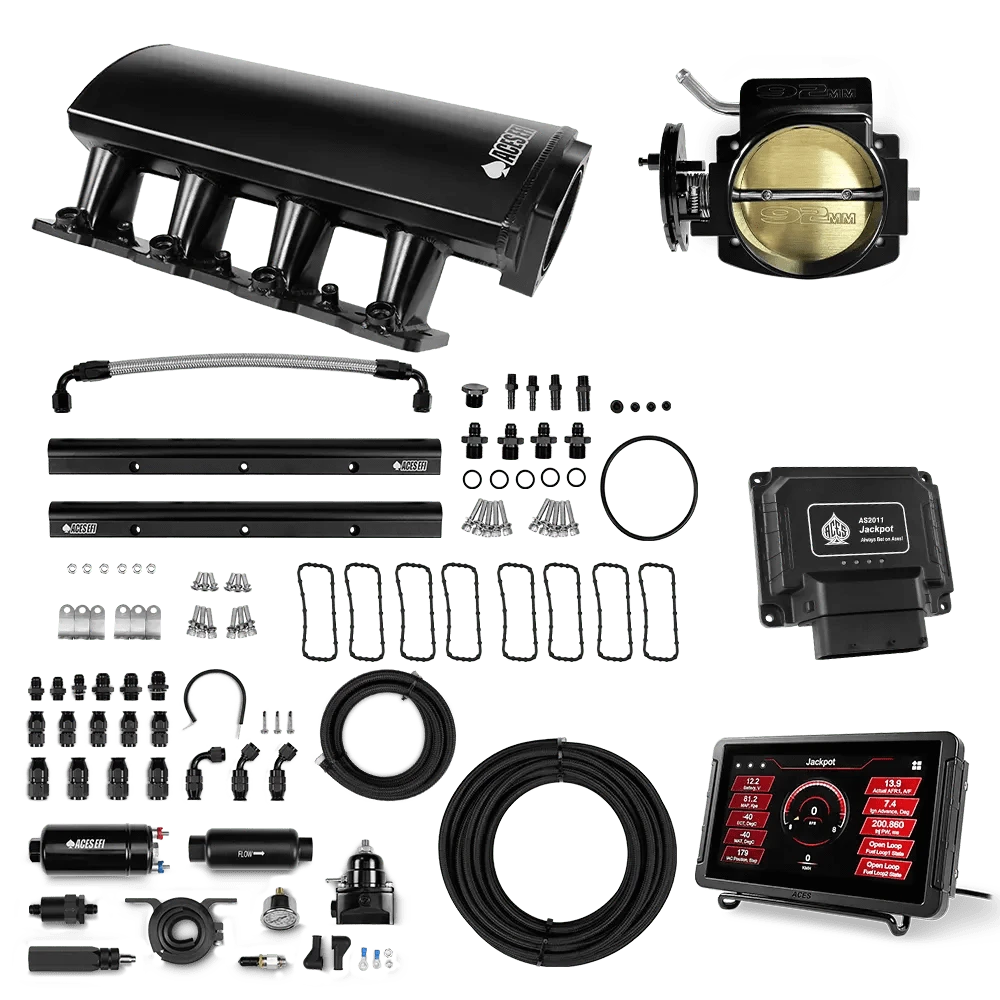

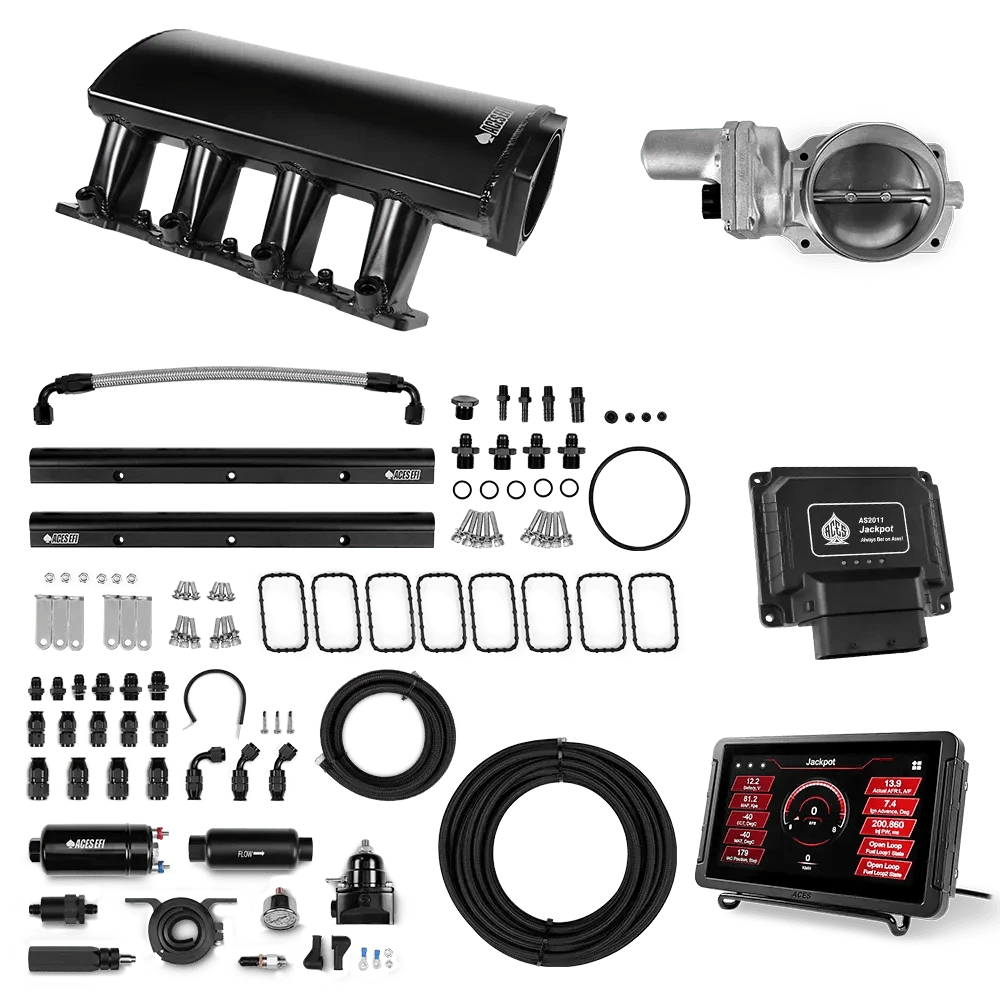

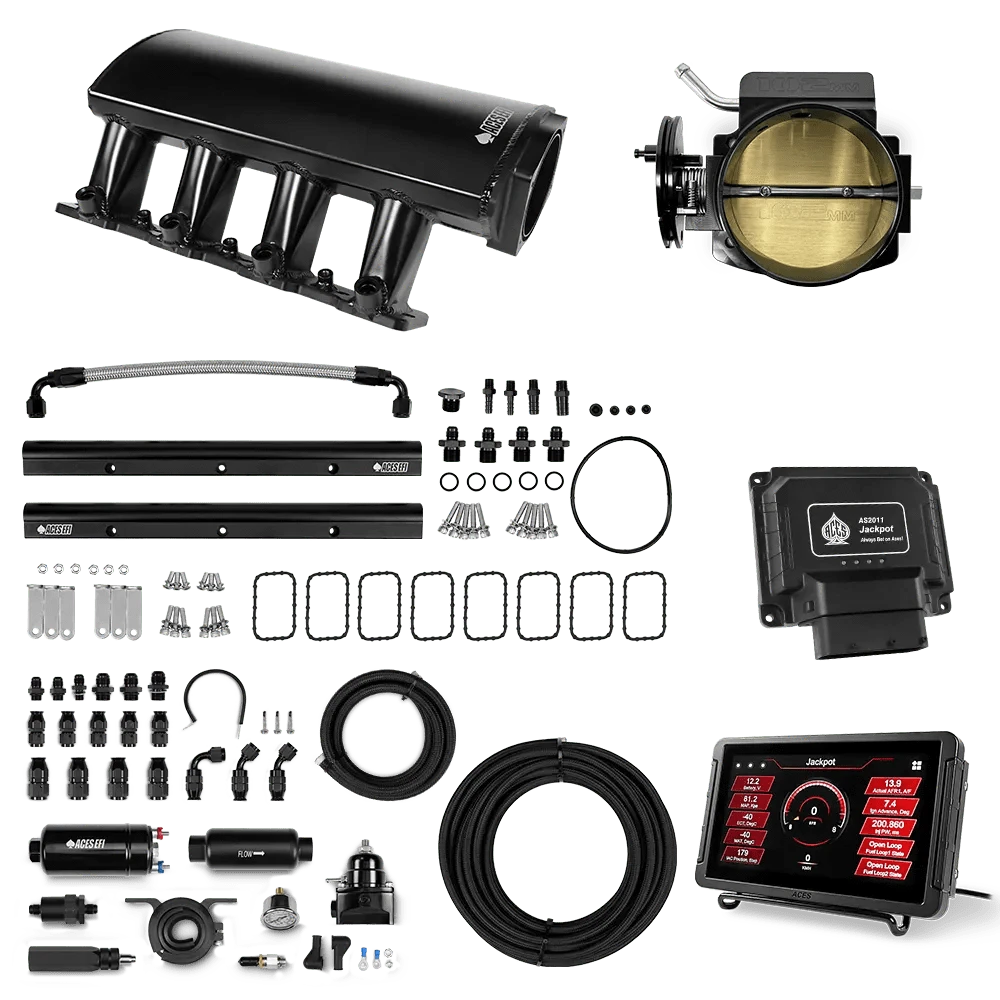

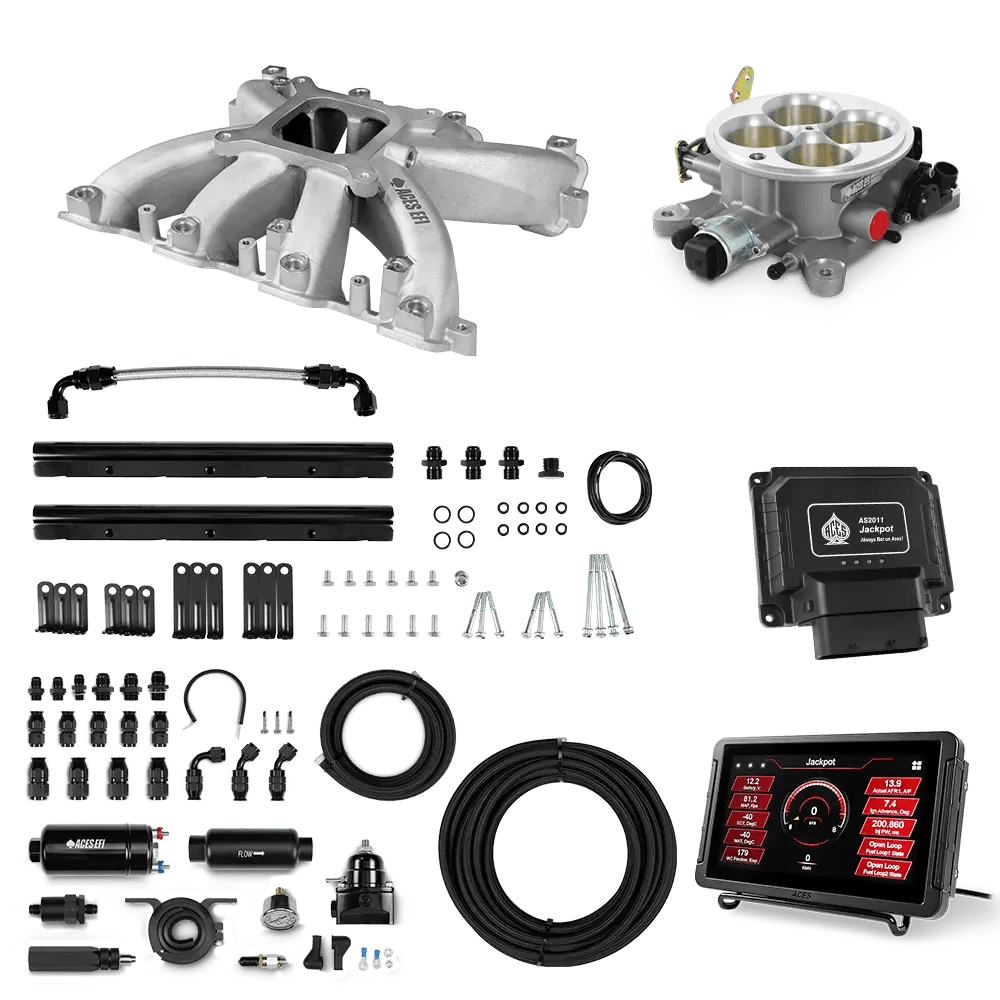

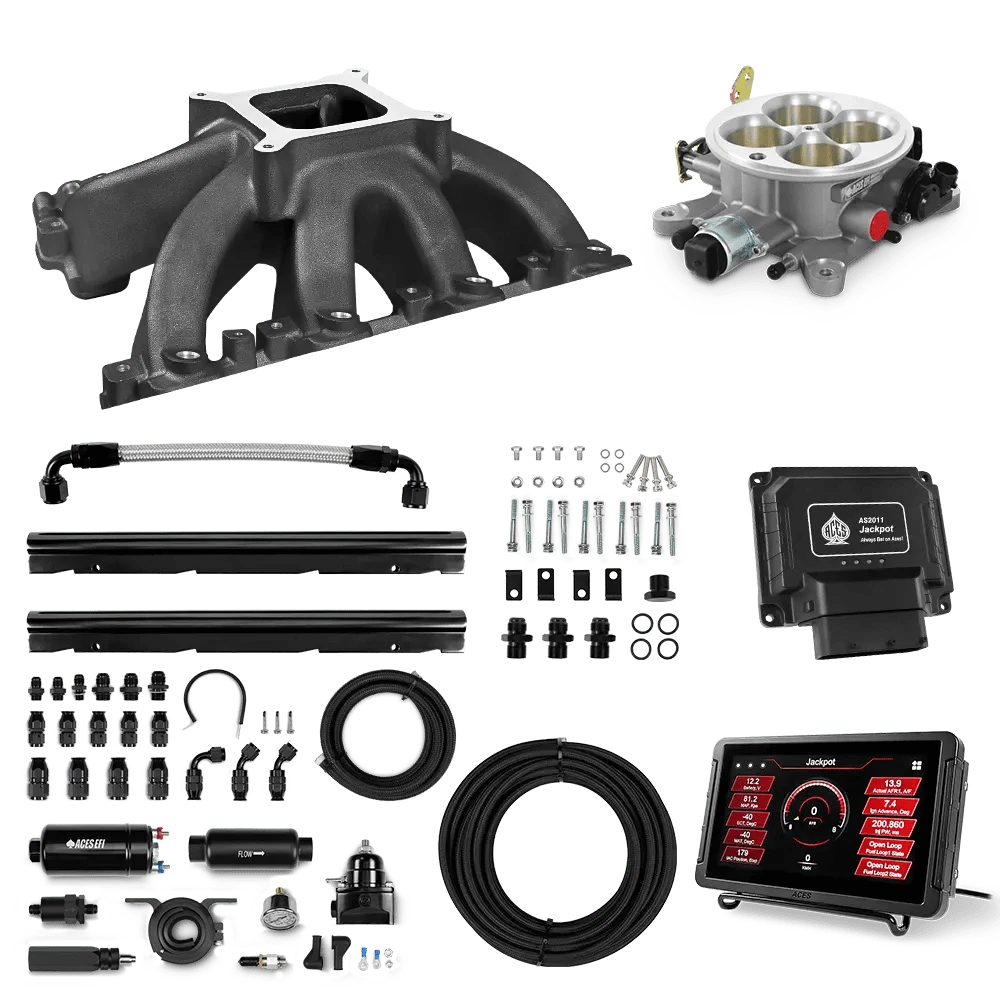

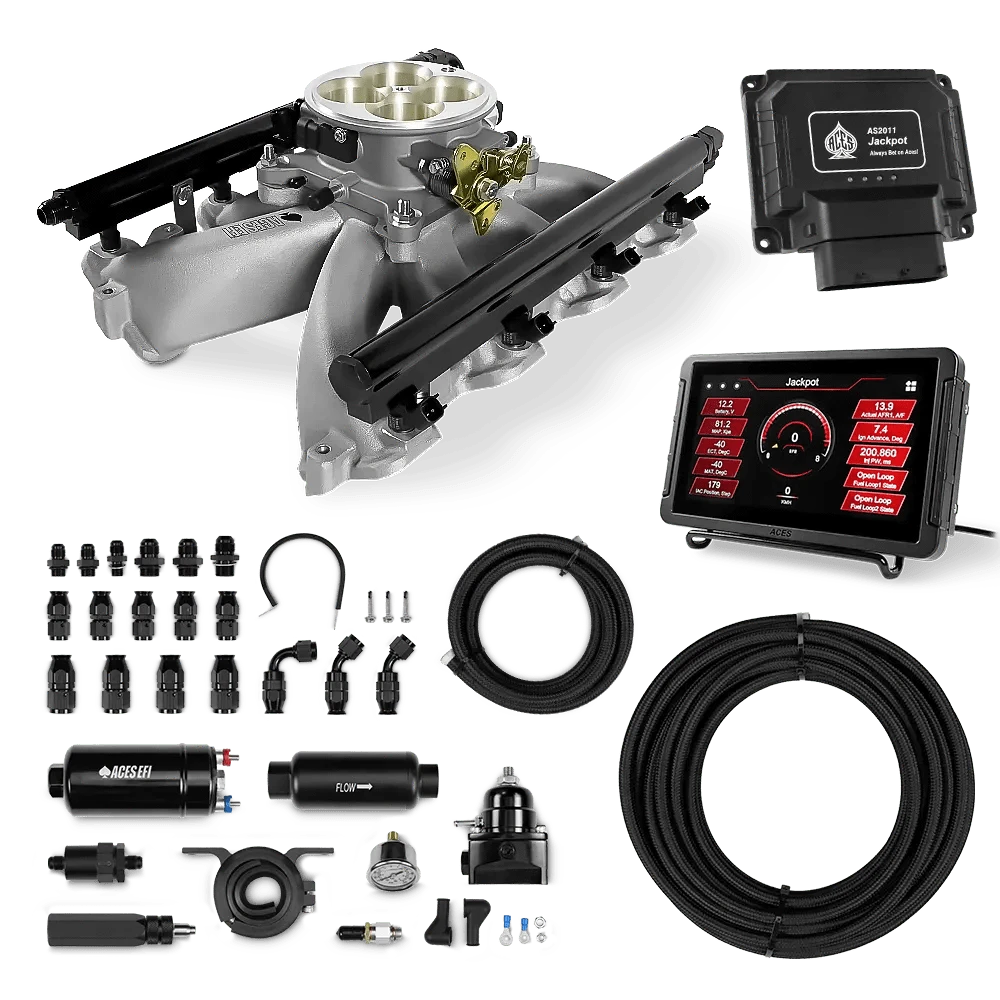

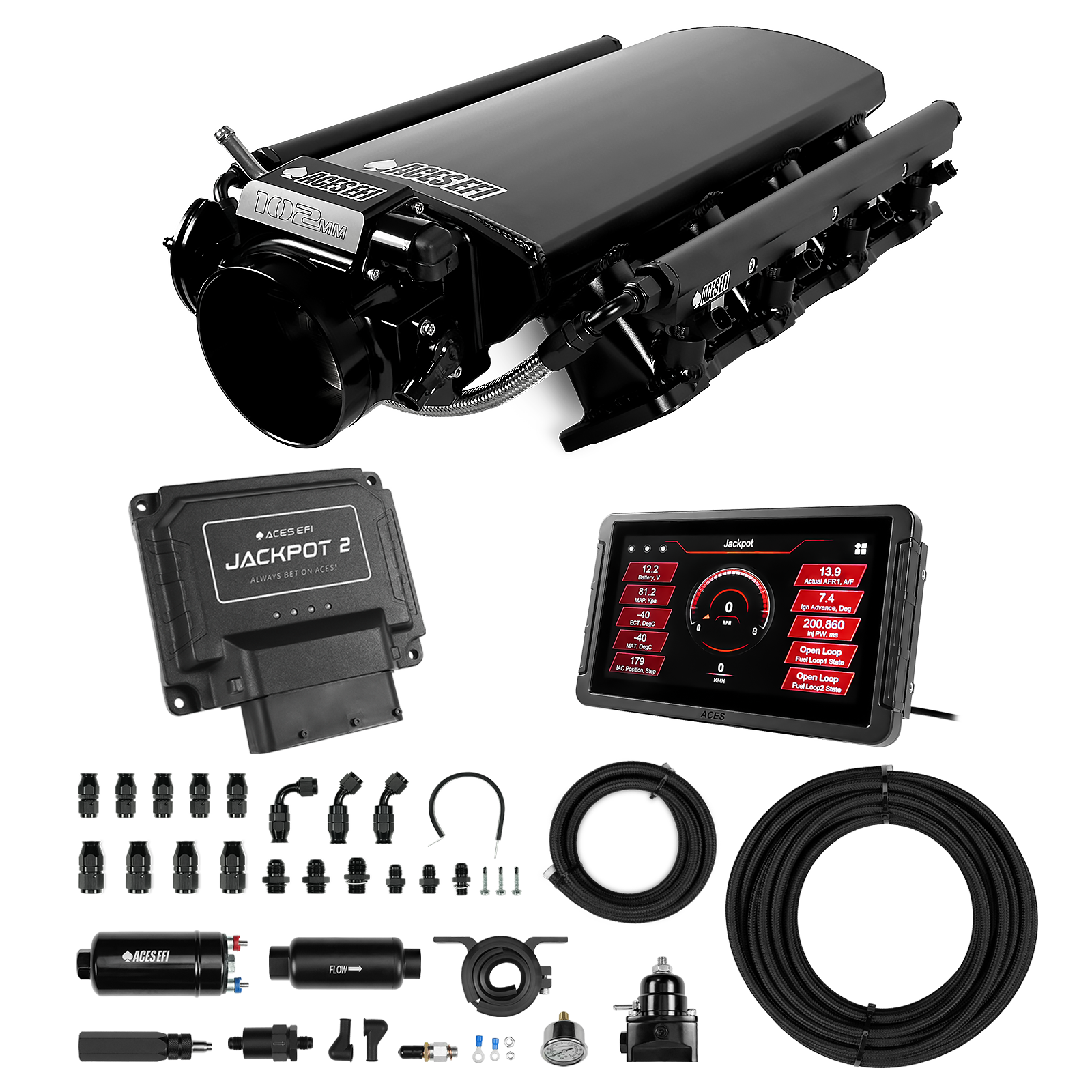

4. Master Kits
Includes the following:
- A complete Standalone Kit
- A Fuel Delivery System of your choosing
- An intake manifold of your choosing
- A throttle body (options depend on the manifold)
- 8 injectors

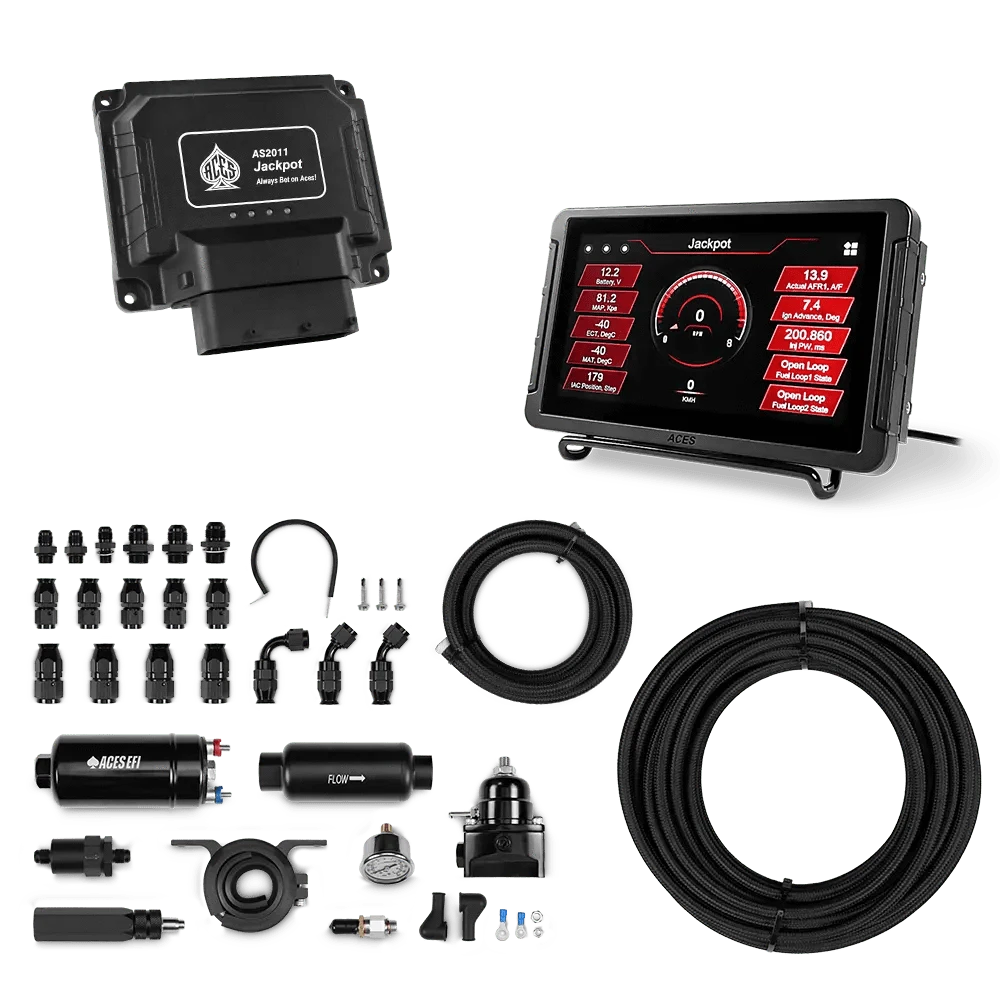

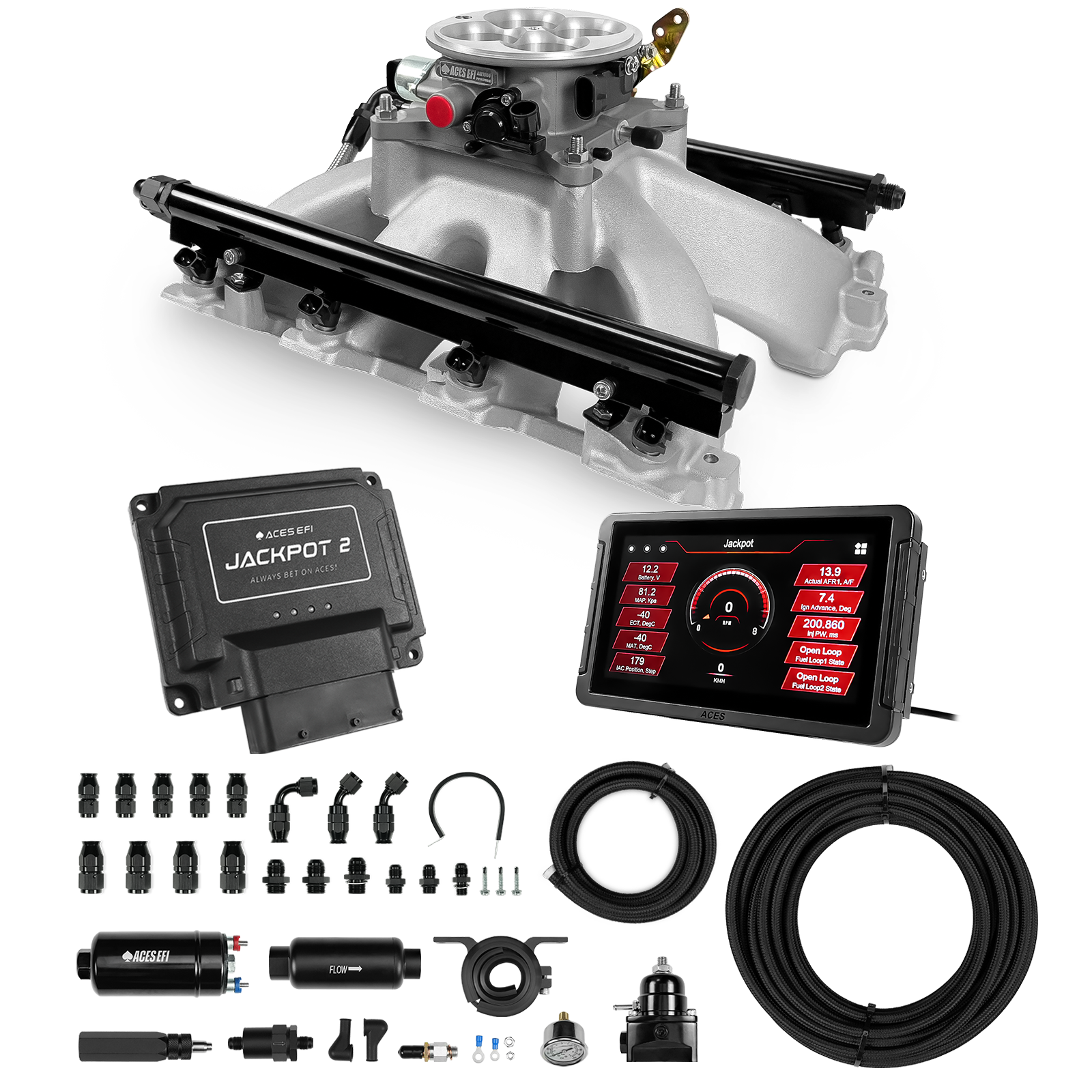

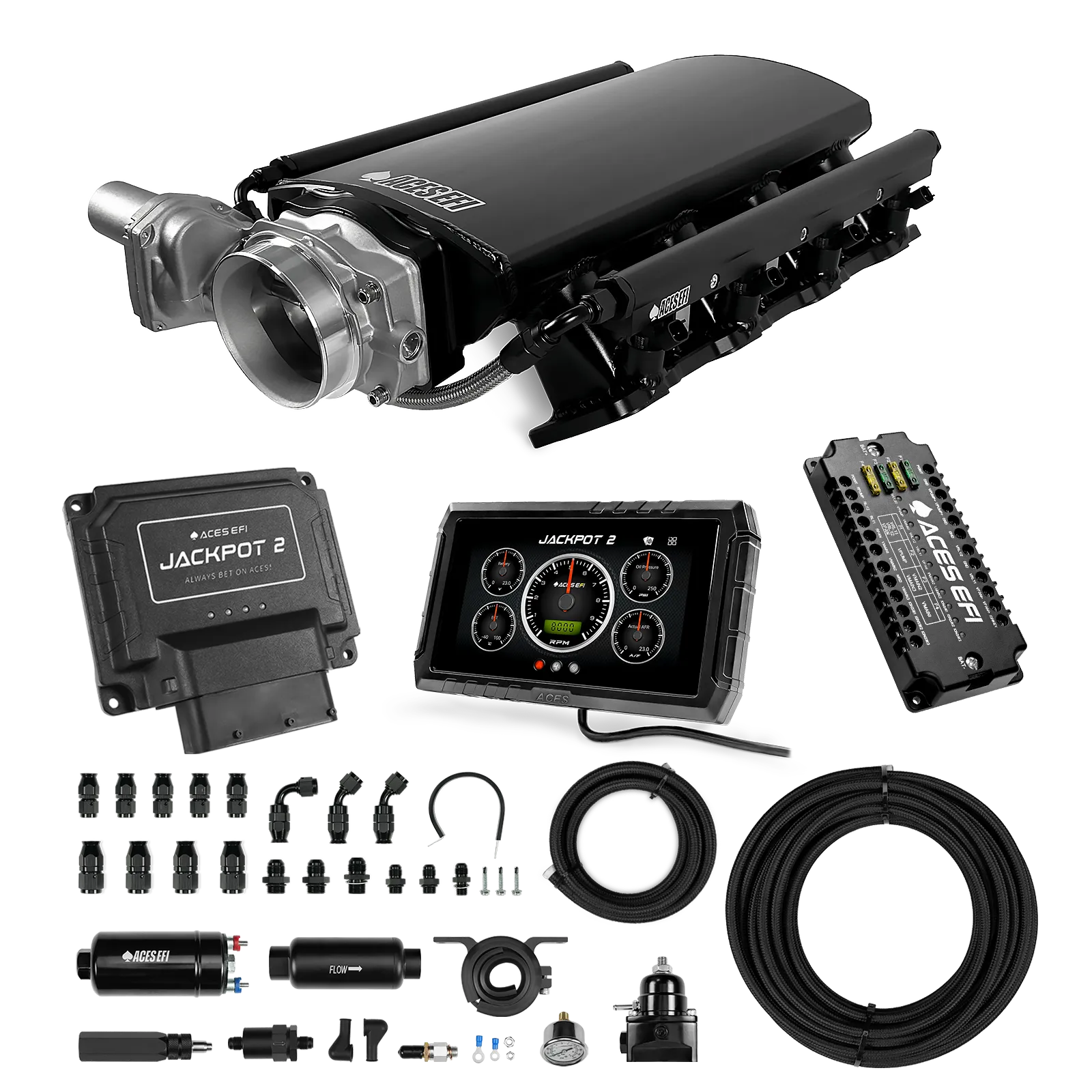

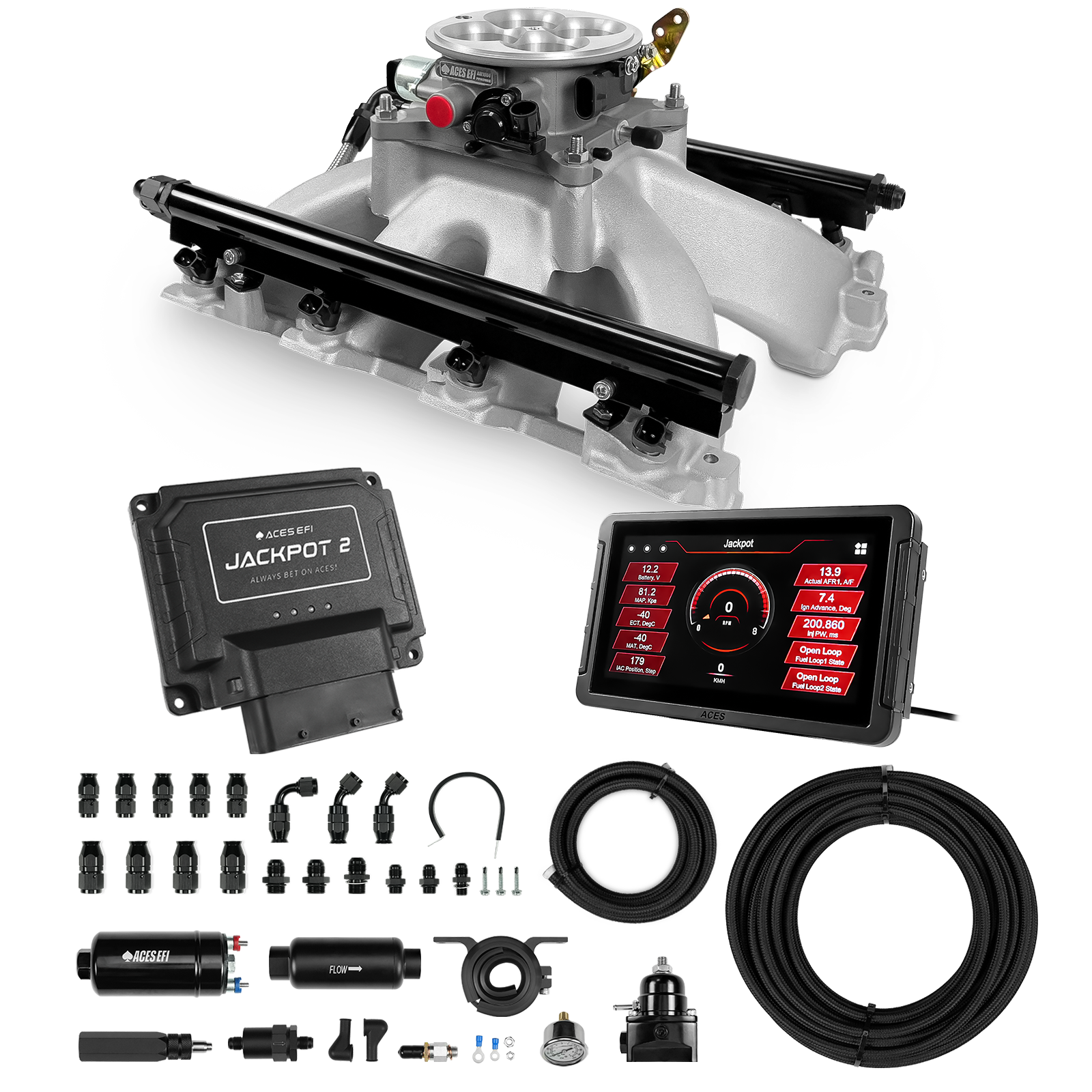

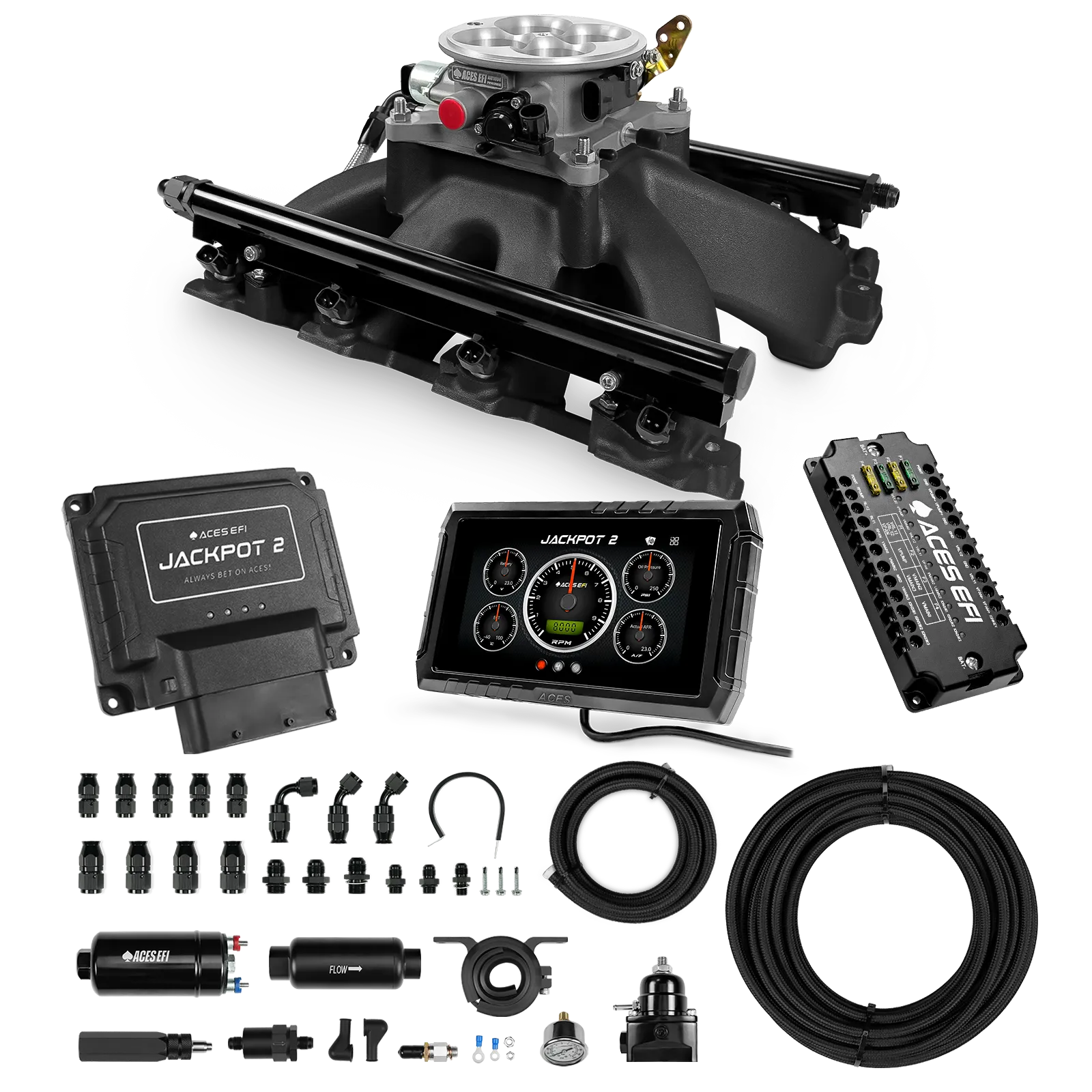

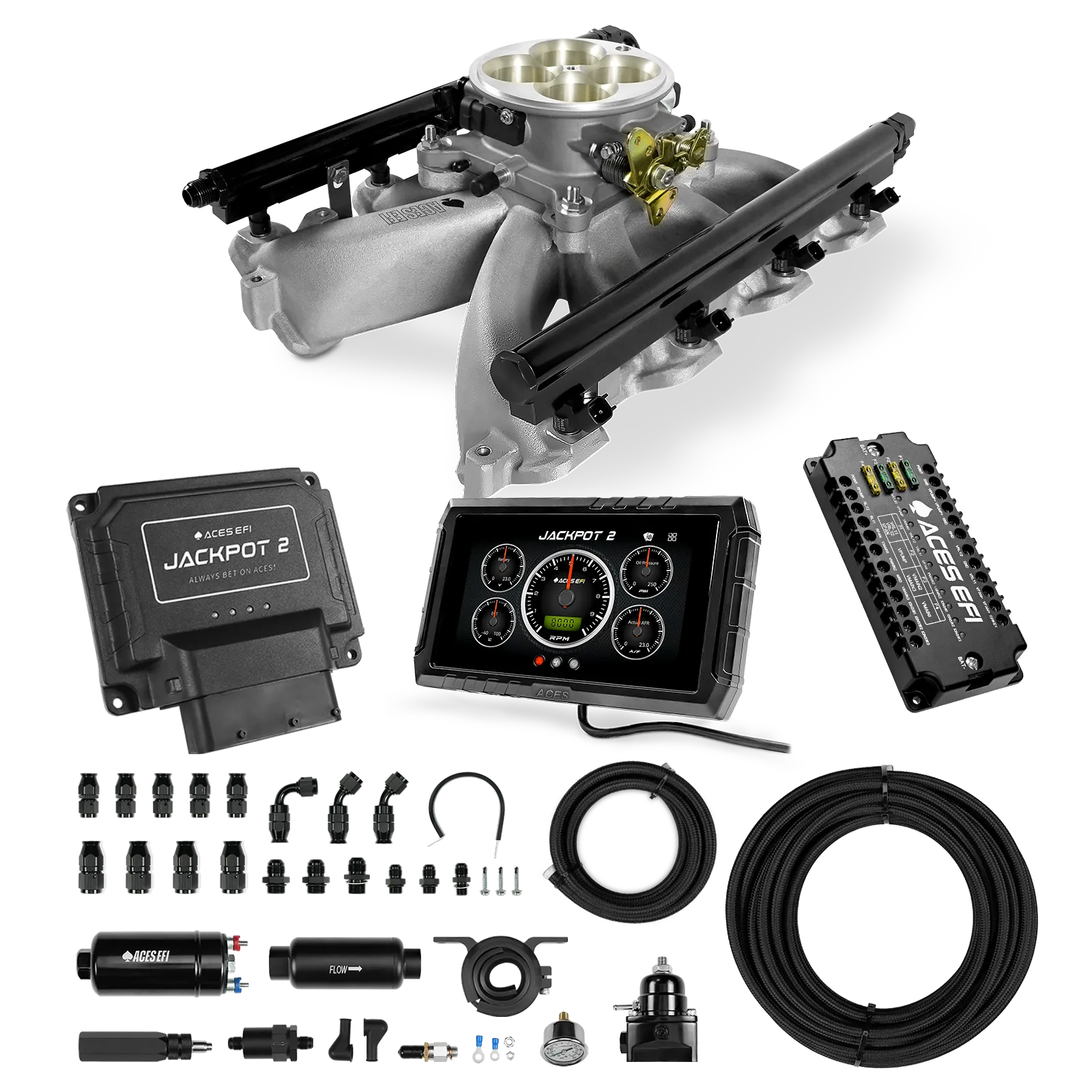

Sistema EFI Jackpot 2 LS - Kit completo con sistema de bomba en línea 255 y manguera de PTFE de 40 pies.
Precio de oferta$2,159.99
Precio normal$3,189.99
